OSA3350 ePRC+ 光学铯原子钟

OSA3350 ePRC+ 光学铯原子钟

光学铯原子钟，具有良好的频率稳定性 获取报价

产品描述

越来越多的网络和应用程序需要被精确地同步。不准确的时间会导致性能不佳，甚至整个系统中断。虽然GNSS提供了极好的精度，但基于卫星的定时存在干扰和欺骗等漏洞，因此不能作为唯一的同步技术来依赖。原子钟具有高水平的准确性和出色的可用性，为GNSS提供了理想的备份。
我们的OSA3350是第一个专门为ePRC应用程序设计的商业光学铯原子钟。它能够在一个延长的生命周期内实现高度稳定的同步。由于其先进的光学铯技术，它提供了比传统的磁性铯时钟更高的精度、更长的寿命和更坚固的设计。我们的OSA3350具有比ePRCG.811.1规范更好的出色频率稳定性，能够部署ePRTC解决方案，甚至优于最严格的建议。更重要的是，用超稳定的原子钟补充卫星同步解决方案，确保最高水平

主要优点

  • 超高稳定性和长寿命

比传统磁选铯钟具有更高的频率稳定性和超过两倍的寿命。

  • 独特的创新

利用光学技术高效利用铯原子的商用ePRC+产品。

  • 紧凑的设计

紧凑而兼顾的设计，适用于云、核心网和企业网。

  • RoHS兼容

完全符合最新的RoHS标准，实现高水平的环境可持续性

  • 远程和安全管理

远程和安全管理使用SNMPv3，全面支持ADVA控制器


模拟频率输出

  • 模拟输出数量：2
  • 频率：5MHz 和 10MHz
  • 信号格式：正弦波
  • 连接器：BNC
  • 负载阻抗： 50Ω±5%
  • 振幅：>10dBm（最小）；13dBm（典型）
  • 谐波: ≤ -40dBc
  • 非谐波（杂散）：≤ -70dBc

数字频率输出

  • 数字频率输出数量：1
  • 信号格式：方波
  • 频率：2048MHz
  • 连接器：SMA
  • 振幅：< 2.5VPP @ 50Ω 负载

定时数字输出 1PPS

  • 1PPS输出数量：4
  • 频率：1 Hz
  • 连接器：BNC/F
  • 信号格式：方波LVCMOS
  • 负载阻抗：50Ω
  • 振幅：5 Vpp ，50Ω负载
  • 抖动： ≤1ns RMS
  • 上升沿：≤5ns (10% to 90%)
  • 输出方形
  • 输出定时信号有效斜率：正
  • 脉冲宽度：20 μs

定时同步1PPS输入

  • 1PPS输入数量：1
  • 频率： 1Hz
  • 连接器：BNC/F
  • 信号格式：方波 LVCMOS
  • 负载阻抗：50Ω或1MΩ (可编程)
  • 振幅： 2.5V；max. 5V
  • 脉冲宽度：100ns-100μs
  • 输出定时信号有效斜率：正或负（可编程）

定时同步1PPS输出

  • 同步范围：±500μs
  • 一次性外部同步分辨率（1PPS输入同步）：≤ ± 10 ns
  • 1PPS输出的手动相位调整
  • 4个独立可调输出
  • 手动调节分辨率：1 ns

电源和电池选项

  • 电源模块数量：2
  • 全冗余电源
  • 热插拔
  • 自动开关
  • 稳态功耗： @ 25°C ≤60W
  • 预热功耗： ≤90W

环境

  • 工作温度：10°C – +50°C
  • 不工作温度： -40°C – +70°C
  • 工作相对湿度： 10% – 90% 无冷凝
  • 工作DC磁场：0 Gauss to 2 Gauss 任意方向
  • 在防风雨位置固定使用（操作）：EN 300 019-1-3, class 3.2
  • 运输：EN 300 019-1-2, class 2.2
  • 存储：EN 300 019-1-1, class 1.1
  • 海拔：0 – 15,000 m
  • 安全：IEC 62368-1
  • EMC&ESD: EN 50081-1, EN 50082-1, IEC 801 parts 2,3,4,5,6
  • 符合CE
  • 完全符合RoHS

机械参数

  • 桌面或19’’机架安装
  • 宽度/带机架安装耳： 450mm/482.6mm
  • 深度：510mm
  • 高度：132mm
  • 重量：20kg



网络应用

ePRC和ePRTC适用于通信和云服务提供商、电力公司、企业和政府

  • 符合PRC G811/ePRC G811.1的高精度和稳定频率源
  • ePRC+/ePRTC+通信网络解决方案，结合基于卫星的定时和主时钟
  • 为更高的精度和更长的寿命替代磁选铯钟
  • 应用在云和电力的GNSS高稳定备份
  • 云服务提供商、企业以及政府和国防组织受益于最高的精确度和更长的生命周期

技术参数

频率精度和可设置性
  • 频率精度（工厂）：≤ ±1×10-12
  • 功率循环后的频率重复性：≤ ±1×10-12
  • 频率设置分辨率: ±1×10-15
  • 频率设置范围：±1×10-9

频率输出的稳定性优于ITU-T

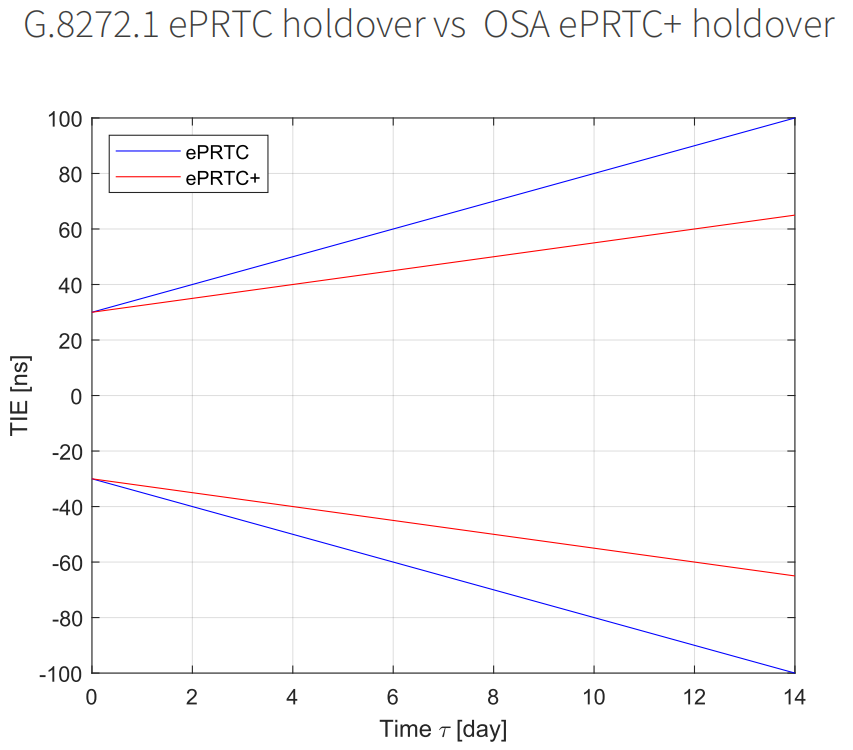

  • OSA 3350 ePRC+超过811.1 ePRC，当与OSA ePRTC结合使用时，该解决方案可以提供高达35ns的保持超过14天与G.8272.1 ePRTC中规定的70ns相比。
  • 811.1 MTIE ePRC 对比 OSA ePRC+ :

预热时间

60分钟 @ 25°C

电信 BITS 输出

BITS输出数量：4
信号波行符合 ITU-T G.703
信号类型： E1
码型： HDB3
帧类型： CAS 带 CRC4
SSM支持
连接器：
2 x BNC ：2048MHz
2 x RJ-48：E1
阻抗： 120Ω@ RJ-48；75Ω @ BNC

模拟频率输出

模拟输出数量：2
频率：5MHz 和 10MHz
信号格式：正弦波
连接器：BNC
负载阻抗： 50Ω±5%
振幅：>10dBm（最小）；13dBm（典型）
谐波: ≤ -40dBc
非谐波（杂散）：≤ -70dBc

管理特点

  • 状态LED
    • 3x (告警-状态-电源)
    • 在前面板（管理板卡）
  • 告警继电器
    • 告警继电器：3
    • 最大额定值：U= 50 VDC, I = 250 mA
    • 连接器：SUB-D 9/F
    • 在前面板（管理板卡）
  • 本地管理端口
    • RS-232C
    • 连接器：SUB-D9/M
    • 端口配置：波特率115200 bps
    • 端口配置：8个数据位，1个停止位
    • 端口配置：无奇偶校验，无握手
    • 管理命令：CLI
    • 管理软件： Windows GUI
  • 远程管理端口
    • 远程管理端口：以太网 – TCP-IP
    • 连接器：RJ45
    • 管理命令：SNMPv2/v3 (包括身份验证和加密)
    • 管理软件：Ensemble Controller, Ensemble Sync Director
