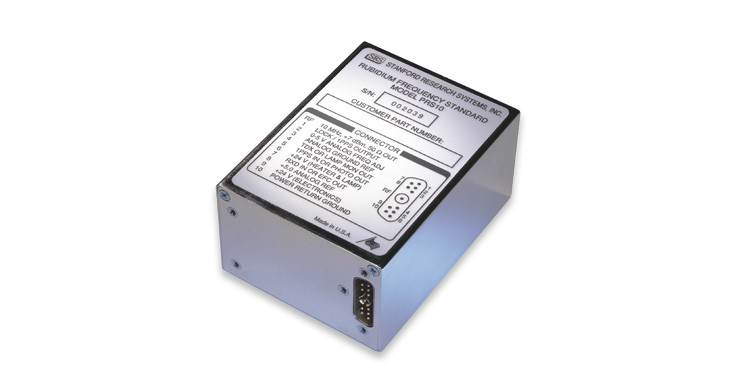

PRS10 低噪声铷原子钟

PRS10 低噪声铷原子钟
低相噪铷钟

获取报价

产品描述

PRS10铷原子振荡器是美国 SRS 公司生产的高性能铷原子振荡器产品,具有低相噪、低漂移、稳定度高等特点。可广泛应用于电信、时统、雷达、计量标准等领域。

PRS10是一款超低相位噪声(-130dBc/Hz@10Hz)的10MHz铷原子振荡器件。极低的月老化率(<5E-11),使其非常适合作为一款时基部件用于精密的频率测量。

该振荡器有一个1pps输入端口可用于外部参考标准(如GPS)进行锁相并具有72小时Strautm 1 Level的保持能力。铷灯的使用寿命预期可达20年且该器件被有一个标准RS-232计算机接口。

输出

输出频率

10 MHz sine wave
振幅
0.5 Vrms, ±10 %

相位噪声 (SSB)

<-130 dBc/Hz (10 Hz)
<-140 dBc/Hz (100 Hz)

失真度

<-130 dBc (100 kHz BW)
谐波失真
<-25 dBc
回波损耗
>25 dB @ 10 MHz

精度

±5 × 10-11
老化 (after 30 days)
<5 ×10-11 (monthly), <5 × 10-10 (yearly)
短期稳定性     (Allan variance)
<2 × 10-11 (1 s)
<1 × 10-11 (10 s)
<2 × 10-12 (100 s)

Holdover

72 hour Stratum 1 level
Frequency retrace
±5 × 10-11 (72 hrs. off then 72 hrs. on)
Settability
<5 × 10-12

调整范围

±2 × 10-9 (0 to 5 VDC)
±1 ppm (via RS-232)

预热时间

<6 minutes (time to lock)
<7 minutes (time to 1 × 10-9)

电压灵敏度

<2 × 10-11 (1 VDC supply change)
物理指标
输入电压
+24 VDC (nom.), +22 VDC (min.), +30 VDC (max.)

电流

2.2 A (warm-up), 0.6 A (steady-state) at 25°C (Note 1)
保护电压
±30 VDC to any pin except rf out
RF protection
100 mA (stable w/ any termination)
Cal reference out
5.00 ± 0.05 VDC
RS-232
9600 baud, 8 bits, no parity, 1 stop bit, 0 to 5 V levels with X-on/X-off protocol
1 pps measurement
±10 ns (accuracy), ±1 ns (resolution)
1 pps output set
±10 ns (accuracy), ±1 ns (resolution)



WEB 网管监控

实时监控统状态,包括 RAM、CPU 利用率及进程、CPU 平均负载、磁盘分区信息、系统正常工作时间、系统正在运行时间等;显示系统信息,包括主机名称、操作系统内核版本、内存、CPU 信息、系统定时任务等;实时监测网口传输速率,监测网络连接,ARP 缓存表,网口带宽显示;可直接查询最近登录服务器的 IP 地址和登录日期,及正在登录账户信息。



重要特点

● 超低相位噪声(<-130 dBc/Hz at 10 Hz)
● 1pps输入用于时间标记或者相位锁定
● 72小时Strautm 1 Level的保持能力
● 可利用RS232接口进行测试,控制及校准
● 寿命可达二十年

环境指标

工作温度
-20 °C to +65 °C baseplate
温度稳定性
±1 × 10-10 (-20 °C to +65 °C baseplate)
存储温度
-55 °C to +85 °C
磁场
<2 × 10-10 for 1 Gauss field reversal
相对湿度
95 % (non-condensing)
M规格

设计年限

20 yrs.
尺寸
3.0" × 2.0" × 4.0" (WHL)

重量

1.32 lbs.
底板螺纹
4-40 (4 places)

连接器

Mates with ITT/Cannon DAM11W1S series
保修
Two years parts and labor on defects in materials and workmanship

内部结构

PRS10 Single Side Band Phase Noise


Assembled PRS10
