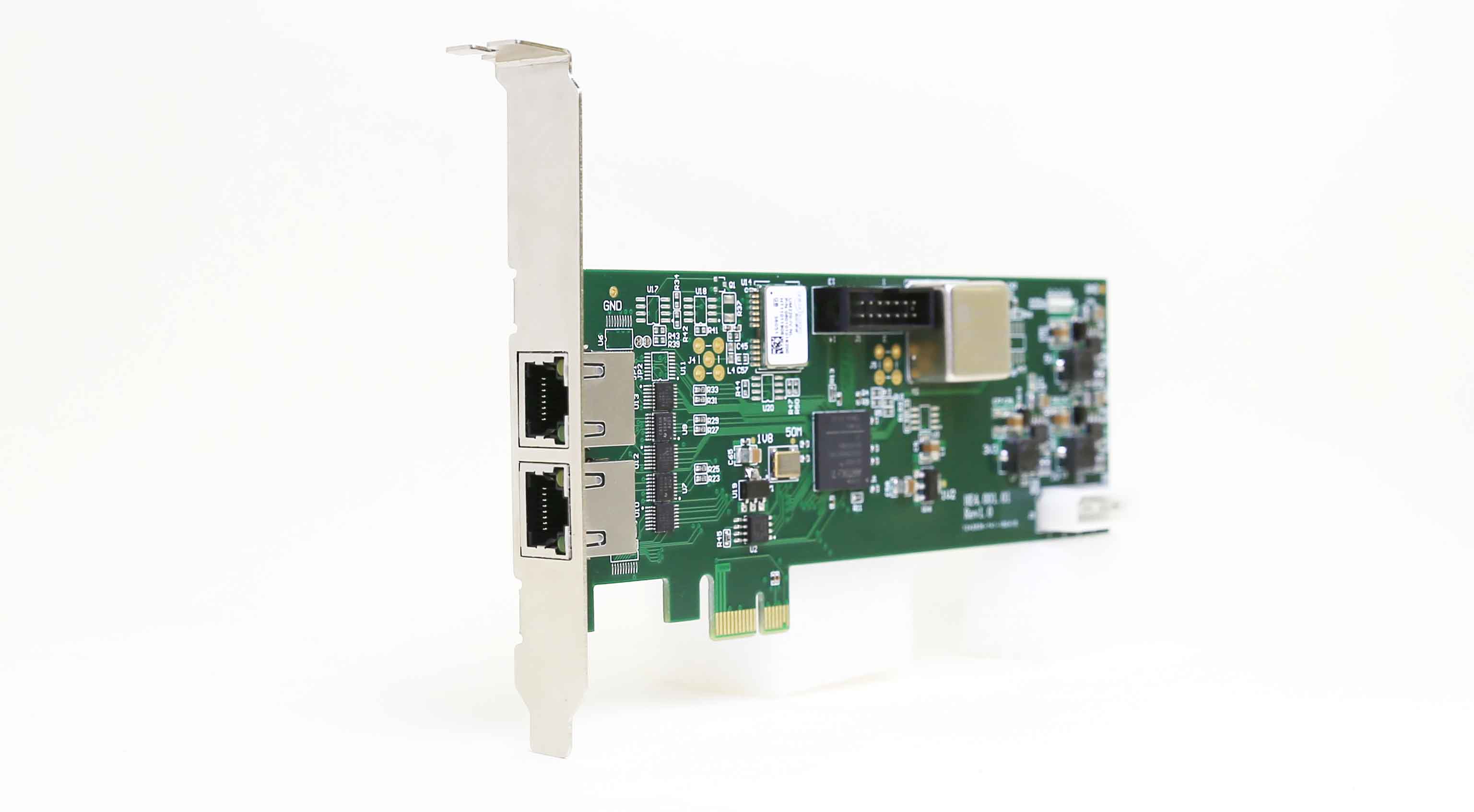

T220-B PCIe B码时钟卡

T220-B PCIe B码时钟卡
B码时钟卡

获取报价

产品描述

T220-B PCIe B码时钟卡可用来为计算机系统提供高精度时间信息。该板卡通过 B 码时间信息作为时间基准,通过PCIe接口为计算机传递时间信息和定时中断信号,实现计算机软件时间与板卡的时间同步。

支持两路 B 码信号输入,在某路 B 码源异常时,可自动切换到另一路B码源;即使切断所有参考时间源,板卡内部高稳晶振仍能在一定时间内保持一定时间精度范围内连续运行,从而继续为计算机系统提供较准确的时间信号,大大提高了产品连续运行的可靠性。

GPS北斗同步时钟板卡广泛应用于科研计量、通信、电力、交通、工业自动化等行业。

技术指标

时间参考

◆路数:2 路;
◆帧格式:GJB2991-2008 标准/IEEE;
◆系统精度:100ns(TCXO:100us);◆连接方式:RJ45。

输出

◆路数:1 路;
◆连接方式:RJ45。

软件功能

◆路数:4 通道独立设置;
◆周期:100us~10000s;
◆步进:1us。
◆路数:4 通道独立设置;
◆步进:1us。
◆路数:4 通道独立设置;
◆步进:1us。
◆支持 Windows 64/32 bit、 linux 操作系统(可定制其他操作系统);
◆提供驱动程序和API接口函数及测试程序。

接口

◆路数:2 路;
◆阻抗:100Ω;
◆连接方式:RJ45。
◆宽度:X1,兼容 X4/X8/X16
◆速率:GEN2(5Gbps),兼容 GEN1(2.5Gbps)、 GEN3(8Gbps)。

其他

◆准确度:≤2E-8(出厂校准),可手动校准频率;
◆稳定度:≤5E-11/1s;
◆老  化:≤5E-10/天。
◆电源:PCIe 插槽供电;
◆湿度:95%无冷凝;
◆尺寸:PCIe×1 半高度安装托架, 兼容计算机、工控机、服务器;
◆工作温度:-20℃~+80℃;
◆储藏温度:-40℃~+85℃。


重要特点

● 支持两路 B 码(直流)时间信息输入
● 参考时间源主备切换,可自动或手动切换,无参考时自动进入保持状态
● 板载频率源可选(温补晶振、恒温晶振)
● 多种定时功能
● 支持windows和linux系统,提供丰富的软件接口
● API提供多路软件定时中断和时间匹配中断

WEB 网管监控

实时监控统状态,包括 RAM、CPU 利用率及进程、CPU 平均负载、磁盘分区信息、系统正常工作时间、系统正在运行时间等;显示系统信息,包括主机名称、操作系统内核版本、内存、CPU 信息、系统定时任务等;实时监测网口传输速率,监测网络连接,ARP 缓存表,网口带宽显示;可直接查询最近登录服务器的 IP 地址和登录日期,及正在登录账户信息。

图片展示

正面
