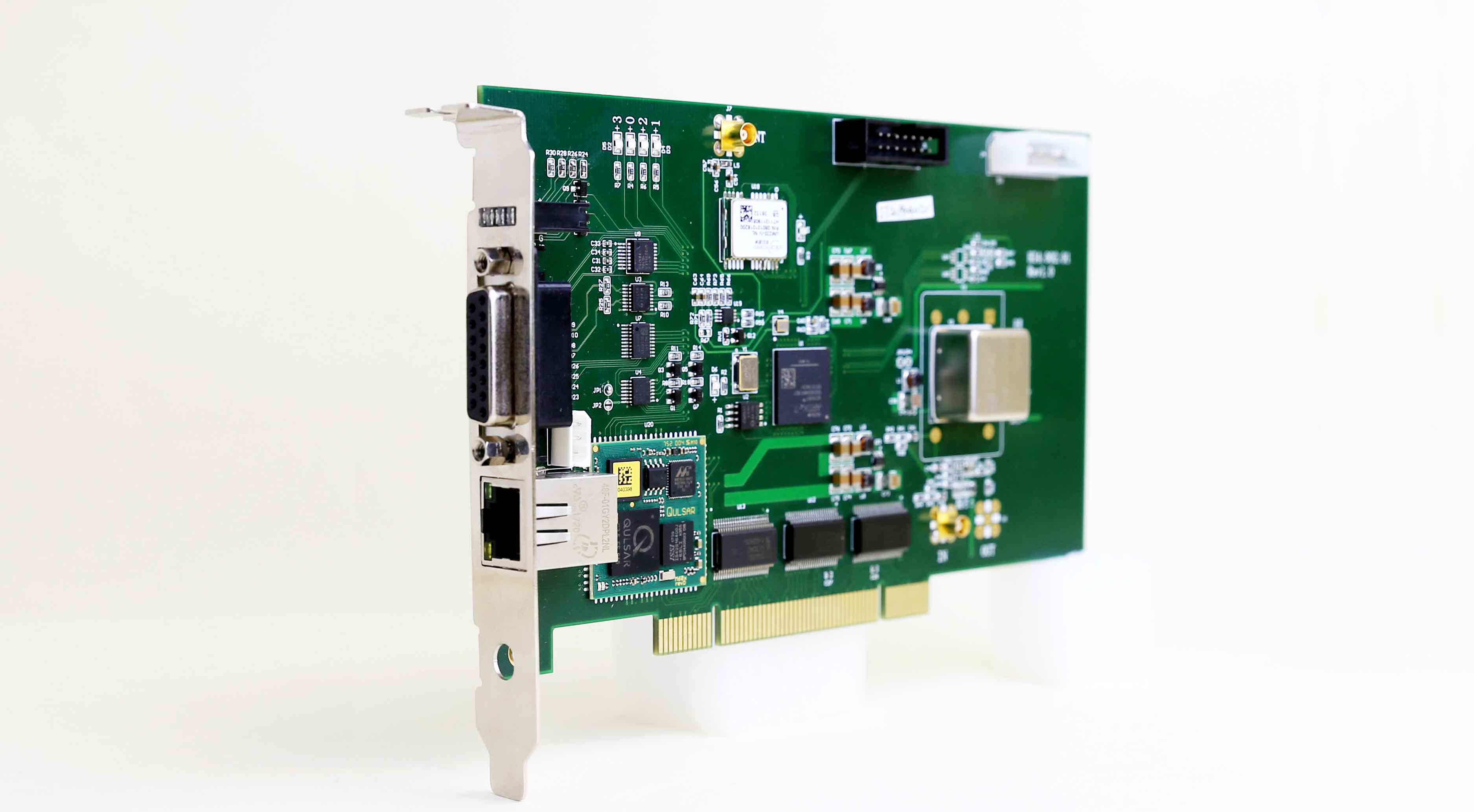

T220 PCIGPS北斗时钟卡

T220 PCIGPS北斗时钟卡
标准时间时钟卡

获取报价

产品描述

T220 PCIGPS北斗时钟卡支持GPSBD多模接收机,驯服本地恒温晶振,为计算机提供精确时间信息,同时也可对外授时,支持IEEE1588、B码、1PPS和TOD等授时信号。

该板卡通过PCI接口为计算机传递时间信息和定时中断信号,实现计算机软件时间与板卡的时间同步。

GPS北斗同步时钟内置高温恒温晶振,即使切断所有参考时间源,板卡内部高稳晶振仍能在一定时间内保持一定时间精度范围内连续运行,从而继续为计算机系统提供较准确的时间信号,大大提高了产品连续运行的可靠性。

技术指标

TGPS/BD2(可选)


● 频点:GPS L1频点, 北斗2 B1频点;
● 精度:≤30ns(RMS);
● 接口:SMA;

1PPS输出

● 路数:1路;
● 精度:50ns;
● 电平:LVTTL;
● 上升沿:≤10ns;
● 接口:DB15;

TOD输出

● 路数:1路;
● 精度:50ns;
● 电平:RS232;
● 接口:DB15;

B码输出

● 路数:1路;
● 电平:RS422;
● 精度:100ns;
● 帧格式:GJB2991-2008/IEEE1344;
● 接口:DB15;

PTP(可选)

● 路数:1路;
● 版本:IEEE1588 V2(主钟模式);
● 同步精度:100ns(点对点);
● 支持1Step和2Step模式;
● 支持ETH、UDP、IPv4、IPv6、Telnet;
● 接口:10/100/1000M自适应RJ45。

软件功能

定时间隔中断

● 路数:4通道独立设置;
● 周期:100us~10000s;
● 步进:1us;




重要特点

● 支持GPS、北斗接收机
● 支持PTP V2协议(IEEE1588-2008)
● 支持B码输出
● 支持多种软件定时功能
● 支持windows和linux系统,提供丰富的软件接口
● API提供多路软件定时中断和时间匹配中断
● PCI 接口,兼容各种工控机

定时闹钟中断

◆路数:4通道独立设置;
◆步进:1us;

操作系统

◆支持 Windows 7 64/32 bit、 linux 操作系统(可定制其他操作系统);
◆提供驱动程序和API接口函数及测试程序;

接口

PCI接口

◆标准:PCI1.1协议,支持3.3V和5V两种信号电平,32bit@33MHz;
◆尺寸:全高半长;

其他

OCXO(可选)

● 授时:≤50us(24小时);
● 准确度:≤5E-12(锁定后,24小时平均);
● 稳定度:≤5E-11/1s;
● 老化:≤5E-10/天;


物理及环境参数

● 兼容计算机、工控机、服务器;
● 电源:PCI 插槽供电;
● 工作温度:-40℃~+80℃;
● 储藏温度:-55℃~+85℃;
● 湿度:95%无冷凝;

WEB 网管监控

实时监控统状态,包括 RAM、CPU 利用率及进程、CPU 平均负载、磁盘分区信息、系统正常工作时间、系统正在运行时间等;显示系统信息,包括主机名称、操作系统内核版本、内存、CPU 信息、系统定时任务等;实时监测网口传输速率,监测网络连接,ARP 缓存表,网口带宽显示;可直接查询最近登录服务器的 IP 地址和登录日期,及正在登录账户信息。



T220 PCIGPS北斗时钟卡【PDF】数据表
PDF
