XPRO 高稳铷钟

概述

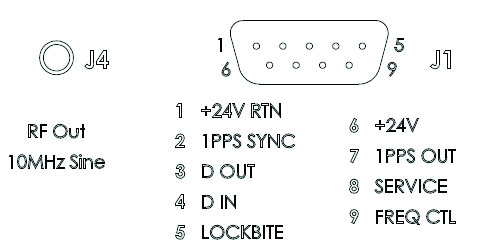

   Microsemi公司的XPRO采用了传统的铷原子物理学和先进的数字电子技术,是一款非常稳定的高性能的铷原子钟,已经被无线基站设备,射频测试设备等广泛使用。采用DB-9和SMA的标准接口,以及屏蔽外壳设计,便于植入时间和频率系统。
    XPRO依赖于长寿命的铷泡和扩展的晶体控制范围设计,可长期免维护运行。XPRO标准版的老化率优于5E-11,在没有校准的情况下,可维持1E-9的精度10年,甚至更长时间。XPRO低老化率选项可提供1E-11的月老化率。
    XPRO通过RS-232串口通讯实现全部监控功能。

重要特点

>输入:1PPS x 1(同相,不锁定)

>输出:10MHz正弦x 1,1PPS x 1

>相噪:-80dBc@1Hz, -90dBc@10Hz,-128dBc@100Hz,-145dBc@1KHz

>短稳:1E-11@1s,3.2E-12@10s,1E-12@100s

>老化:5E-11@月(可选1E-11)



技术指标



参数

XPRO

高稳铷钟

输出(频率、波形)

10MHz 正弦

初始准确度

<±5E-11

1PPS输入

1PPS (sync)

1PPS输出

1PPS

老化率

<5E-11 / 1E-11 (opt.)

<±1E-9(十年)

短稳

@1s

<1.0E-11

@10s

<3.2E-12

@100s

<1.0E-12

相位噪声(dBc/Hz)

@1Hz

<-80

@10Hz

<-90

@100Hz

<-128

@1KHz

<-145

@10KHz

<-155

温度特性

<6E-10

工作温度范围

-25℃~+70℃

功耗(稳态,25℃)

<8.5W(65℃)

振动指标(工作状态)

1.0g(峰值)

冲击指标(工作状态)

NA

工作电压

19~32Vdc

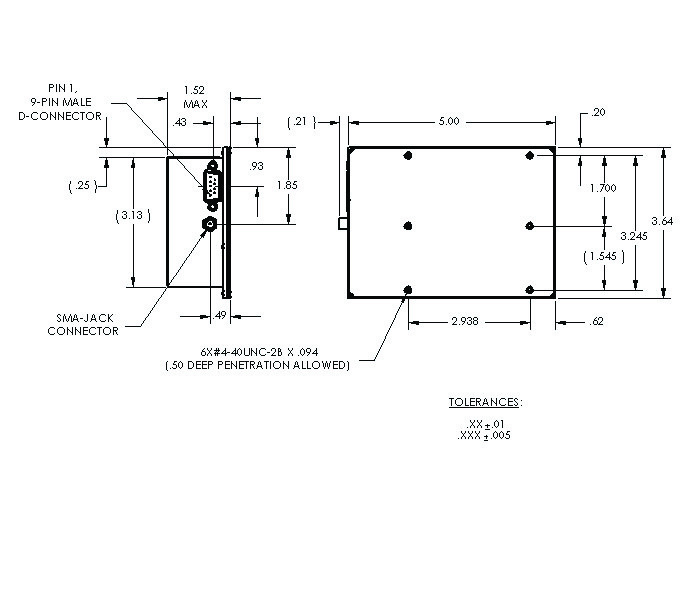

封装(mm)

127*94*38.1
