SA.22c全能型原子钟

概述

Microsemi公司的SA.22c全能铷原子钟,外形紧凑,功耗较低,适用温度范围广泛,输出的频率多样,具备外部1PPS(比如GPS)驯服,以及1PPS输出功能,适合广泛的同步应用场合,包括电力、电信网络设备,手持测试和测量设备等。
SA.22c可以通过串口通信提供动态频率控制,选择频率输出是否有效,并且提供序列号、运行时间,运行温度,历史事件,自测性能等信息的查询。

重要特点

> 1PPS驯服功能
> 低功耗
> 宽温运行
> 结构紧凑
> 提供一路标准的10MHz正弦信号
> 小封装,适合多种需要小体积铷钟的应用
> 低工作电压
> 符合RoHS认证
> 结构紧凑





技术指标

射频输出

频率

1.544,2048,5,9.8304,10,10.24,10.29,13,15MHz

电平

ACMOS

幅度

5V

路数

1路

1PPS输出

上升沿

<5ns

脉宽

400ns

电平

VL<0.5V,VH>4.5V

负载

15pf

路数

1路

1PPS输入

接口

上升沿有效

路数

1路

串行通信

接口协议

RS232

接口形式

5V

Tx/Rx阻抗

1MΩ

波特率

57600

电源输入

预热功耗

<18.5W(25℃)

稳定后功耗

<10W(25℃)

输入电压

5±0.5VDC(<100mA)

15±0.75VDC(<1.2A)

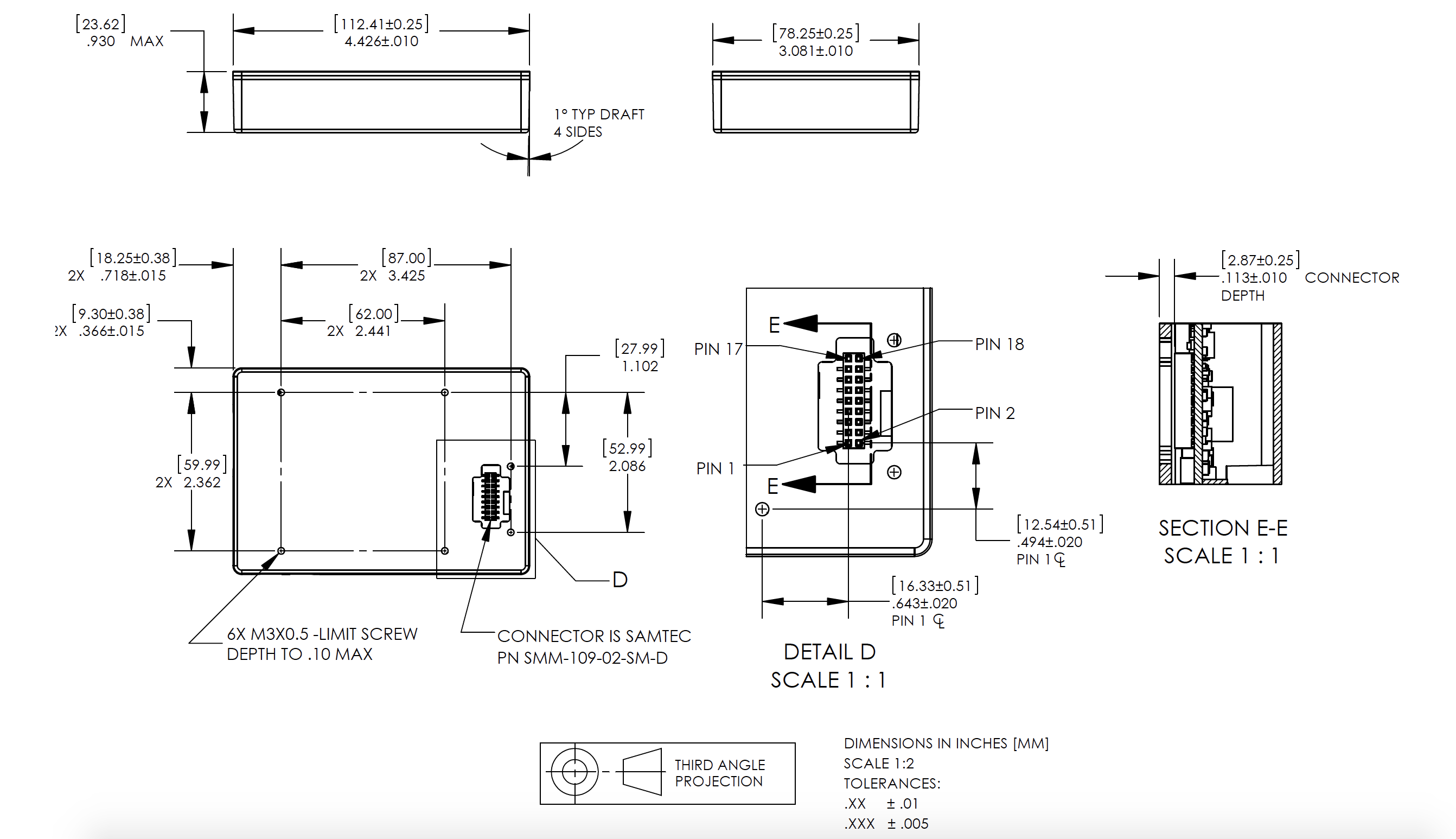

物理尺寸

尺寸

23.1x78.2 x 112.4mm

重量

<428.5g

MTBF

>28.7万小时

电气特性

工作温度

-10℃~+75℃

频率变化(全温度范围)

<1E-10(AP1)

<3E-10(AP2)

<2E-10(AP2A)

<3E-9(AP1)

频率变化(全电压范围)

<2E-11(5v)

<3E-11(15v)

存储温度

-55℃~+100℃

性能参数

短稳

≤3E-11/1s

≤1E-11/10s

≤3E-11/100s

相噪(10MHz)

≤-72dBc/Hz(1Hz)

≤-90dBc/Hz(10Hz)

≤-128dBc/Hz(100Hz)

≤-140dBc/Hz(1KHz)

≤-148dBc/Hz(10KHz)

抖动

≤10ps(RMS)

准确度(出厂设置)

±5E-11

重现性

±2E-11

老化率

AP1

±4E-11/月

AP2

±5E-11/月

AP2A

±3.5E-10/月

AP3

±3E-10/月

数字调节频率

范围

±1E-6

最小步进

1E-12

模拟调节

范围

±1.5E-9

输入电压

0 ~5V

预热时间

<5E-8

5分钟

<1E-9

7.5分钟
