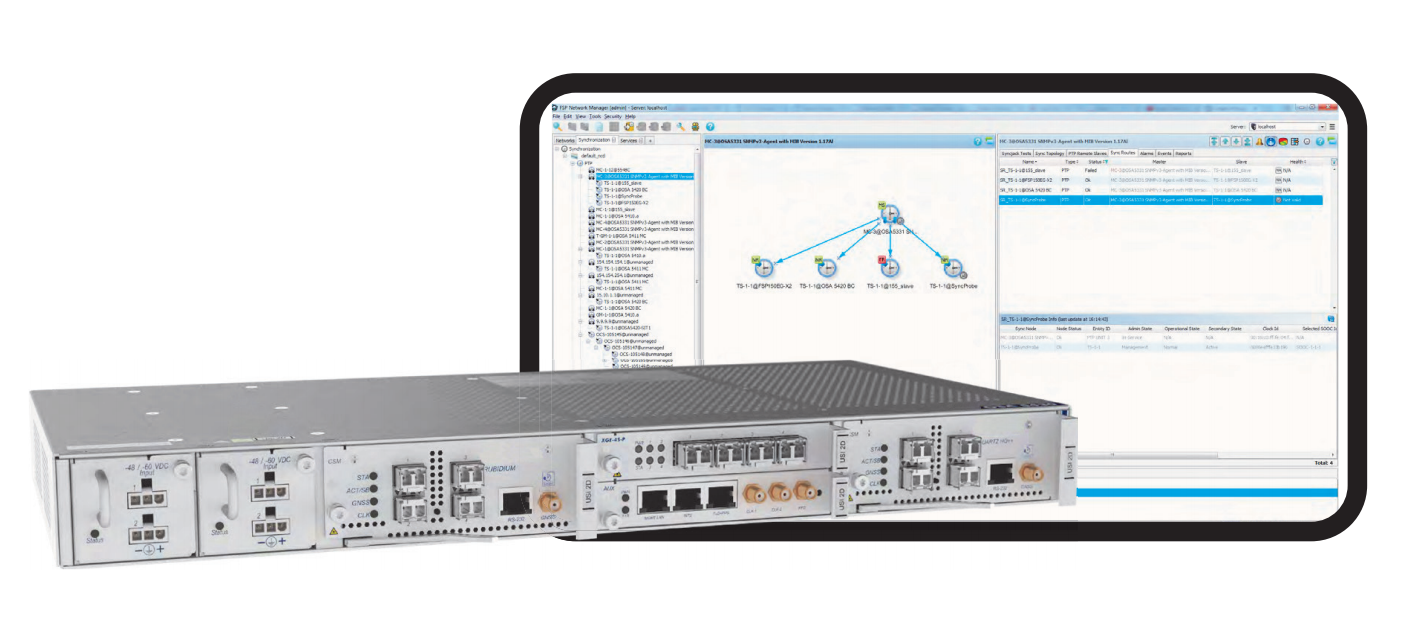

T830

T830
IEEE1588解决方案

全GNSS接收

冗余性、模块化

高容量PTP主时钟、SSU+
获取报价

产品描述

要满足新的移动、固定和有线网络的严格要求,从核心网络到边缘网络,可靠、准确的提供同步服务至关重要。然而,挑战不仅仅是准确性。除了严格的精度要求,网络运营商还需要一个强大的、可扩展且经济高效的解决方案,该解决方案可以在基于分组的网络以及传统基础设施上工作。

我们的T830是一款支持运营商级的ePRTC、PRTCA/B,SSU和IEEE1588V2主时钟,支持具有硬件时间戳的10Gbit/s和1Gbit/s接口,通过模块化和总线设计,它实现了无缝替换。

NTP服务器、BITS/复合时钟(CC)输出和GNSS接收器功能使其成为顺利升级传统同步架构的理想选择。T830能够为DOCSIS3.1远程物理层设备提供精确的授时,因此也是帮助有线电视运营商应对快速增长业务需求的强大工具。通过模块化、可扩展和完全冗余的设计,我们的T830提供了高配置灵活性和高可靠性。

此外,我们提供完善的同步监控保证,无需额外购买昂贵的测试设备。使用我们的T830,为下一代技术(LTE-A和5G)提供经济高效且准确的时钟同步不再是一个挑战。

核心网络中应用

无线接入网络同步,包括4G、4.5GLTE/LTE-A、5GNR、集群通信和小型基站
基于NTP和PRC/SSU/CC的传统网络架构时钟同步
有线网络(DOCSIS3.1)和PON同步
数据中心和企业网络同步
现代化和传统电力设施网络和现代化数字广播工作室

分发网络

系统概述

● 高品质OCXO、DOCXO和铷钟
● 最多8x1/10GbE(基本单元)+4x1/10GbE(线卡)
● 最多2048个单播从钟热插拔冗余时钟、GNSS和PSU

运行模式

● ePRTC,PRTCAandPRTCB
● IEEE1588PTP主时钟、边界时钟、从时钟/探测NTP服务
● PRC/SSU(Sync-E和BITS/CC)

GPS接收机

● 嵌入式L1多卫星接收机可选多波段,多卫星接收机,提高精度北斗/GPS/GLONASS/GALILEO/SBAS/QZSS

PTP功能

● 默认配置基于以太网和IP多播电信功能G.8265.1,G.8275.1和G.8275.2
● 企业混合功能/电力功能基于硬件的数据包处理

NTP服务

● 大容量一级时间服务器硬件时间戳同时支持NTP/PTP/Sync-E/SSUNTP身份验证PTP到NTP转换

扩展卡(选件)

● T830可扩展热拔插卡
● 线卡:
-16xE1/T1/2.048MHz(120/100/75ohm)
-4x1/10GbE(PTP/Sync-E)
-多波段GNSS转换-10x复合时钟

多波段GNSS接收卡

● 冗余,热插拔,GNSS接收机和天线输入(带2张卡)为ePRTC和PRTC-B提供更高的精度
● 多波段、多卫星系统184通道GNSS接收机
● GPS(L1C/AL2C),北斗(B1l,B2l),Galileo(E1B/CE5b),GLONASS(L1OF,L2OF),QZSS(L1C/AL2C),
SBAS(L1C/A:WAAS,EGNOS,MSAS,GAGAN)
● 四并行GNSS卫星系统星位图和GNSS状态可配置信噪比,高程和定位精度因子
● 用户可配置的天线电缆延迟补偿
● 支持固定定位-单卫星模式
● 干扰和欺骗检测
● 高级欺骗、接口检测和缓解
● 天线电压+5VDC:天线连接器SMA-F(50欧姆)

遵从标准

● ITU-TG.8261,G.8262,G.8264,G.703,G.781,G.812,G.811
● ITU-TG.8272.1,G.8272,G.8273.2
● ITU-TG.8265.1,G.8275.1,G.8275.2
● IEEE1588v2(PTP),802.1Q(VLAN),802.1ad,802.1p(优先级),802.3ae(10G)
● RFC2863(IF-MIB),RFC2865(RADIUS),RFC2819(RMON),RFC2460(IPv6)
● RFC1059(NTPv1),RFC1119(NTPv2),RFC1305(NTPv3),RFC5905(SNTPv4),
RFC868(TIME),RFC867(DAYTIME),RFC1321(autokey)

性能优势

● 全硬件冗余:所有关键模块有保护,确保无丢失性能和高服务可用性
● Bdtime™技术:内置同步精度监控、测试和保证功能
● 从传统到IP的简便转换:从传统TDM到基于IP以及包括CC、BITS和T1/DS1/E1信号的网络简便转换
● 多技术高速连接:电信业界第一款支持NTP、PTP和SyncE超过48个10Gbit/s和1Gbit/s且带硬件时间戳的接口
● 独特的灵活性和多功能性:模块化和可扩展的设计,可配置为ePRTC、PRTC、SSU、PTPGM时钟、APTS、边界时钟和从时钟以及NTP服务器
● 操作简单:综合性控制器,包括综合性SyncDirector和GNSS掌控,以达到优异的管理和同步监控特性

主要应用

● 增强型主时钟(ePRTC)
● 主时钟(PRTCA和PRTCB)
● 1588v2PTP主时钟(在速率128pps时最多2048个PTP客户端)
● 1588v2PTP边界时钟(在速率128pps时最多2048个PTP客户端),G.8273.2BCtypeD
● 1588v2PTP从时钟输入(作GNSS备份)APTS
● GNSS接收机和PRC/PRTC,包括多个物理同步输出接口
● 同步供应单元(SSU)和复合时钟发生器
● NTP服务器
● 同步探针-Bdtime™监控和保证

产品规格

扩展卡:1个
PTP/NTP/Sync-Eports:高达12个
复合时钟端口最多10个
BITS输出端口最多17个
PSU可热插拔冗余DCPSU(最多2个)
尺寸(长x宽x高):1RU443mmx44.1mmx216mm/17.44”x1.73”x8.50”

NTP功能

● GNSS参考一级时间服务器
● NTPv1,v2,v3和v4支持IPv4和IPv6
● NTP单播/多播/广播
● 对称秘钥和自动秘钥认证
● 时间&日期协议
● NTPpeering
● NTP可选时间标准(UTC/GNSS/Local)
● 硬件时间戳精确到纳秒级别
● 锁定GNSS,NTP对UTC精度优于+/-100ns
● 最多16个NTP服务IP地址
● 同一网口支持NTP和PTP
● PTP到NTP转换
● 每个流最多三个层VLAN(Q-in-Q服务提供商标签)
● 增强的NTP统计信息和客户端列表
● 每个CSM每秒最多8000个事件
● 在GNSS失效时PTP为备份

PTP网络功能

● PTP配置支持:
—ITU-TG.8265.1频率传送功能(基于IPv4/IPv6的IP单播)
—ITU-TG.8275.1时间/相位传送功能(全定时域支持-以太网组播)
—ITU-TG.8275.2时间/相位传送功能(辅助部分域定时支持-IPv4/IPv6)
—PTP企业功能(混合组播和单播)
—默认支持IEEE15882008PTP基于IP组播
—默认支持IEEE15882008基于以太网组播(附件F)
—PTP电力和公共设施功能:EC/IEEE61850-9-3,
● IEEEC37.238-2011,IEEEC37.238-2017—PTP广播和媒体功能:SMPTEST2059-2,AES67
● 支持一步和两步时钟配置:随着从时钟的增长,性能不会下降
● 最多16个主/边界时钟IP地址(在同一端口上同时支持IPv4和IPv6)
● 最多16EVCs(IEEE802.1Q客户标签)和每个CSM堆叠的VLANs
● 同时支持多种功能:支持PTP(TAI)和任意(ARB)时间规模
● 所有端口上同时支持的主和从时钟:每个流最多三个层VLAN(Q-in-Q服务提供商标签)
● 增强的PTPGM/BC/从站统计信息,性能监测(15min和24h),阈值越界告警TCA)和SNMP陷阱
● 纳秒级精确硬件时间戳:内部一流时钟恢复算法
● DoS保护采用硬件访问控制列表(ACL)和流量速率限制
● 在PRPIEC62439-3网中作为单或双连接时钟运行

T830【PDF】数据表
