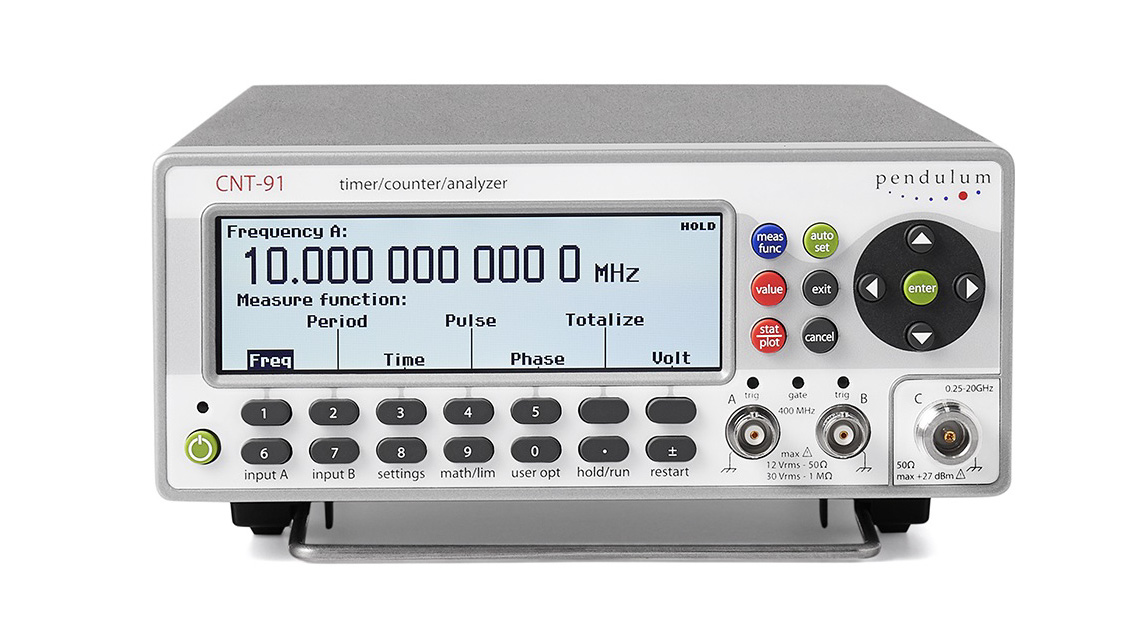

CNT-91/91R 计数器/时间间隔测试仪/分析仪校准器

CNT-91/91R 计数器/时间间隔测试仪/分析仪校准器
时间间隔测量

获取报价

产品描述

CNT-91/91R 零死区时间频率计数器能够在测量过程中实时的通过GPIB/USB 接口实现测量结果的连续数据流传输,而不是在测量结束之后再传输测量结果;正是由于拥有了上述性能特点,因此CNT-91/91R 是频率计行业中的第一台拥有动态测量/分析系统的仪器!此外,在通用的频率计/时间间隔测试仪产品中,CNT-91 拥有最好的性能指标。

最优异的性能指标

● 传输速度快:极高的GPIB/USB 总线传输速度大大降低了自动测试(ATE)系统的测试时间。当仪器处于Talker Only 模式时,单次测量的测量结果传输速度高达4k 次测量/秒。此外,在组测量模式下,仪器能够以连续数据流的方式来快速的传输测量结果。
● 零死区时间测量:正是因为仪器能够实现零死区时间测量,所以仪器能够提供周期/频率的背靠背测量功能并确保阿伦方差的正确计算。
● 极高的测量分辨率:高测量分辨率对于产品的研发和生产测试是非常关键的一项指标。CNT-91 系列产品拥有50ps 的单次测量时间● 分辨率和12 位/秒的频率测量分辨率,如此高的测量分辨率指标保证了仪器能够捕捉到时间和频率的微小变化。测量结果最多可达到14 位显示。
● 调制域分析(MDA):当用户将CNT-91 系列产品与TimeViewTM 软件组合使用时,CNT-91 便转变成了一台高性能的调制域分析仪。通过与高达3.5M 的内部存储器以250k次测量/秒的测量速度进行测量结果传输,被测信号的快速频率变化将会被实时捕捉。
● 内置式可编程脉冲输出:CNT-91 系列产品拥有内置式可编程脉冲输出,输出信号为具有快速上升沿的脉冲信号,输出信号频率范围为0.5Hz 到50MHz,这些脉冲信号输出即可被用来作为基准频率输出,也可被用作外部调步/触发源,还可以作为通用的脉冲信号源。

CNT-91/91R 和CNT-90 的选择表:

性能 CNT-91/91R CNT-90
对于趋势、直方图和调制域的图形显示
频率分辨率 12位/秒 12位/秒
时间分辨率(单次测量) 50ps 100ps
电压分辨率 1mV 3mV
测量速度(至内部存储器) 250k/秒(3.5M) 250k/秒(750k)
Talker only 输出(GPIB/USB) 4k/秒
Individually Triggered 测量 650/秒 500/秒
Block mode 传输速度 15k/秒 5k/秒
频率/周期,时间,相位,电压,占空比,脉冲宽度,上升时间
累计 , TIE, 零静寂时间频率/周期
可编程脉冲输出
连续测量
时基(CNT-91vsCNT-90) OCXO(opt) OCXO(opt)
时基(CNT-91RvsCNT-90) 铷原子钟 OCXO(opt)

技术指标

CNT-91 和CNT-91R 技术指标:


测量功能


所有的测量都用一个大的主参数值和一些小的辅助参数值(分辨率较低)显示,某些测量只能作为辅助参数被读取。
频率A,B,C
模式: 普通模式,背靠背模式
范围:输入 A,B: 0.002Hz ~ 400MHz
      输入C(选件): 到3,8,14 或者20GHz
分辨率:12 位数字,1s 测量时间(普通模式)
        11 位数字,1s 测量时间(背靠背模式)
辅助参数: Vmax,Vmin ,Vp-p

脉冲串频率A,B,C(选件10 和14/14B)
在没有外部控制信号并拥有可选择的起始待命延迟的情况下,重复脉冲串信号的载波频率和脉冲重复频率(PRF)均可以被测量。
功能: 短脉冲串中的频率(Hz)
       PRF(Hz)

范围:

       输入A,B,C: 参看频率技术指标。
短脉冲串的最小持续时间(通道A 和B):
最低为40ns(高于160MHz 时为80ns)
短脉冲串的最少脉冲数:
输入 A 或B: 3(高于160MHz 时为6)
输入C: 3×预定标因子
PRF 范围: 0.5Hz 到1MHz
起动延迟: 10ns ~ 2s,10ns 分辨率
辅助参数: PRF


周期A,B,C

模式: 单次模式,取平均模式
       背靠背模式
范围:
       输入 A,B: 3.3ns ~ 1000s(单次,取平均)
            4us ~ 1000s(背靠背模式)
输入C(选件): 10ns ~ 330,125,70 或者50ps
分辨率: 50ps(单次);12 位/秒(取平均)
辅助参数: Vmax,Vmin ,Vp-p

比值A/B,B/A,C/A,C/B
范围: (10−9 )到1011
输入频率:
    输入 A,B: 0.1Hz 到400MHz
    输入C(选件): 到3,8,14 或者20GHz
辅助参数: 频率1 和频率2

时间间隔A-B,B-A,A-A,B-B
范围:
     正常计算: 0ns ~ +106 s
     灵巧计算: −106 ~ +106 s
分辨率: 50ps(单次)
最小脉冲宽度: 1.6ns
频率范围: 直到160MHz
灵巧计算: 用来确定符号的灵巧时间间隔测量(A 在B 之前或者A 在B 之后)

正脉冲宽度和负脉冲宽度A,B
范围: 2.3ns ~ 106 s
最小脉冲宽度: 2.3ns
辅助参数: Vmax,Vmin ,Vp-p

上升和下降时间A,B
范围: 1.5ns ~ 106 s
触发电平: 信号幅度的10%和90%
最小脉冲宽度: 1.6ns
辅助参数: 转换速率,Vmax,Vmin

时间间隔误差(TIE)A,B
在标准的周期背靠背测量中,可以通过以下公式计算时间间隔误差:TIE(k)=k×REF T - Ti Σ ,其中Ti =背靠背测量所得的单次周期, REF T =基准周期值。
正占空因数和负占空因数A,B
范围: 0.000001 ~ 0.999999
频率范围: 0.1Hz ~ 300MHz
辅助参数: 周期,脉冲宽度

A 相对于B 的相位,B 相对于A 的相位
范围: -180 度 ~ +360 度
分辨率: 单次周期:10KHz 以下为0.001 度,高于10MHz 时下降到1 度。分辨率可以通
过取平均(统计方法)来加以改善。
频率范围: 直到160MHz
辅助参数: 频率A,Va/Vb(dB)

累计A,B
模式: TotA,TotB,TotA+B,TotA-B,TotA/B
范围: 1 ~1010次
频率范围: 直到160MHz
开始控制: 手动,开始待命
停止控制: 手动,停止待命,计时
辅助参数: 其他累计功能

Vmax, Vmin, Vp-p A, B
范围: -50V ~ +50V, -5V ~ +5V
范围是受到最大安全输入电压技术指标的限制的。(参见输入A,B 技术指标)
频率范围: DC,1Hz ~ 400MHz
模式: Vmax,Vmin ,Vp-p
分辨率: 1mV
不确定度(5V 量程,标准状况下):
     DC,1Hz ~ 1KHz: 1%+15 mV
     1KHz ~ 20MHz: 3%+15 mV
     20 ~ 100MHz: 10%+15 mV
     100 ~ 300MHz: 30%+15 mV
辅助参数: Vmax,Vmin ,Vp-p

时间标记A,B,C
输入A 或B 上的原始时间标记数据连同脉冲计数可以通过GPIB 或USB 存取。
最大采样速率: 参见GPIB 技术指标
最大频率: 160MHz
时间标记分辨率: 50ps


输入与输出技术指标


输入 A 和B
频率范围:
     直流耦合 DC ~ 400MHz
     交流耦合 10Hz ~ 400MHz
阻抗: 1MΩ // 20pF 或50Ω(VSWR≤2:1)
触发沿: 正向或者负向
最大通道定时差别: 500ps
灵敏度:
     DC ~ 200MHz: 15 mVrms
     200 ~ 300MHz: 25 mVrms
衰减: ×1,×10
动态范围(×1): 在±5V 窗口内为30mVp-p ~ 10Vp-p
触发电平: 在显示器上读出
分辨率: 1 mV
不确定度(×1): ±(15 mV+触发电平的1%)
自动(AUTO)触发电平:触发电平自动设定到输入信号幅度的50%处(上升/下降
时间测量时设定在输入信号幅度的10%和90%处)
自动(AUTO)滞后:
时间: 最小滞后窗口(滞后补偿)
频率: 输入信号幅度的1/3
模拟降噪滤波器: 额定100KHz , RC 型
数字低通滤波器: 1Hz ~ 50MHz 截止频率
最大安全电压:
     1 MΩ: 440Hz 以下为350V(DC+ACpk),在1 MHz 处下降到12Vrms(×1)
     50Ω: 12Vrms
连接器: BNC

输入C(选件10)
工作输入电压范围:
     100 ~ 300MHz: 20 mVrms ~ 12Vrms
     0.3 ~ 2.5GHz: 10 mVrms ~ 12Vrms
     2.5 ~ 2.7GHz: 20 mVrms ~ 12Vrms
     2.7 ~ 3.0GHz: 40 mVrms ~12Vrms
预定标因子: 16
阻抗: 50Ω 标称值 VSWR<2.5:1
最大安全电压: 12Vrms,pin 二极管保护
连接器: N 型(阴)

输入 C(选件13)
工作输入电压范围:
     200 ~ 300MHz: 40 mVrms ~ 7Vrms (典型值)
     300 ~ 500MHz: 20 mVrms ~ 7Vrms
     0.5 ~ 3.0GHz: 10 mVrms ~ 7Vrms
     3.0 ~ 4.5GHz: 20 mVrms ~ 7Vrms
     4.5 ~ 6.0GHz: 40 mVrms ~ 7Vrms
     6.0 ~ 8GHz: 80 mVrms ~ 7Vrms
预定标因子: 256
阻抗: 50Ω 标称值 VSWR<2.5:1
最大安全电压: 7Vrms
连接器: N 型(阴)

输入C(选件14 和14B)
频率范围: 0.2 ~ 14GHz (选件14)
0.25 ~ 20GHz (选件14B)
工作输入电压范围:
     250 ~ 500MHz: -21 ~ +27dBm
     0.5 ~ 14GHz: -27 ~ +27dBm
     14 ~ 18GHz: -27 ~ +27dBm(仅适用于选件14B)
     18 ~ 20GHz: -21 ~ +27dBm(仅适用于选件14B)
预定标因子: 128
阻抗: 50Ω 标称值 VSWR<2.0:1
调幅容差: 在灵敏度范围内>90%
最大安全电压: +27dBm
连接器: 精密N 型(阴)

可选附件

选件 11/90 后面板输入
选件22/90 机架安装套件
选件27 软运输箱
选件27H 耐用的硬质运输箱
选件29/90 用于CNT-90 的调制域分析软件Time View
选件90/01 带协议的校准证书,标准振荡器。
选件90/06 带协议的校准证书,恒温振荡器。
选件90/07(仅CNT-91R) 带协议的校准证书,铷原子钟振荡器。
选件90/00 带协议的校准证书,保持频率老化/周。
选件95/03 延长到3 年的保修期。
选件95/05 延长到5 年的保修期。
OM-90 英文版用户手册(印刷版本)
PM-90 英文版用户编程手册(印刷版本)
SM-90 英文版维修手册
GS-90-EN 英文版入门指南
GS-90-FR 法文版入门指南
GS-90-DE 德文版入门指南

性能最优的频率计/时间间隔测试仪


● 在测量过程中通过总线实现连续数据流传输,而不是在测量结束之后再传输数据
● 零死区时间频率/周期测量
● 最快的 GPIB/USB 总线传输速度:650 次测量/秒(单次测量模式);4k 次测量/秒(Talker
● 模式);15k 次测量/秒(组测量模式)
● 极高的测量分辨率:50ps-时间分辨率,12 位/秒-频率分辨率
● 先进的图形显示功能,包括:数字统计显示,直方图,趋势图和调制域分析
● 仪器与 3.5M 的内部数据存储器之间的传输速度高达250k 次测量/秒
● 内置式可编程脉冲输出,输出信号频率范围为:0.5Hz ~ 50MHz
● CNT-91R 内部时基为铷原子钟

功能强大的测量工具

● 不论用户的测量任务是什么,CNT-91/91R 计数器/时间间隔测试仪/分析仪的测量表现均超过了市场上的任意一款频率计数器。
● 图形显示:仪器提供对测量结果的图形显示功能,包括:直方图、趋势图、数字统计以及调制域分析等,这些图形显示功能可以使用户更加深入的理解随机信号的分布和被测信号参数随时间的变化(从缓慢的飘移到剧烈的抖动和调制)。
● 标准化的 GPIB 和USB 接口:标准化的接口设置使得用户无需在PC 上安装GPIB 接口,GPIB 接口通过两种不同的模式工作:SCPI/GPIB 和53131A 仿真模式,可以方便的替换
● 现有自动测试(ATE)系统中的其他品牌频率计,这种即插即用的特点大大降低了对原有系统的命令重新编程的需求。
● 频率测量范围宽:通过选件,CNT-91 系列产品的频率测量范围可以达到20GHz,用户不仅可以使用CNT-91 系列产品测量连续微波信号的频率,还可以使用CNT-91 系列产品测量短脉冲串信号,其中短脉冲的最小持续时间为40ns。
● 面向菜单的设置:面向菜单的设置降低了错误操作的风险。数据结果的多参数显示给出了有价值的信号信息,从而减少了对于其他仪器如数字式电压表(DVM)和示波器的需要。

● 当用户需要对时间&频率参数进行测量,分析和校准时,高性能的CNT-91/91R 频率计数器/时间间隔测试仪/分析仪是满足用户要求的唯一工具。

CNT-91R 频率校准器/分析仪

CNT-91R 频率校准器/分析仪是一款功能全面、性能优异的频率源校准器,该款仪器不仅拥有CNT-91 的高测量分辨率和先进的分析技术,还内置了超高稳定度的铷钟时基。CNT-91R 具有便于携带,预热时间短的性能特点,这些特点使得CNT-91R 成为理想的便携式一体化频率校准器/分析仪。

卓越的图形显示功能

CNT-91 的独特特点之一便是图形显示和面向菜单的设置。非专业人员很容易进行正确的设置而不会有发生重大错误操作的危险。
仪器采用多参数显示模式:在显示主要测量值的同时也在屏幕下方显示附加的辅助测量值,如:在显示被测频率值的同时显示辅助参数Vmax/Vmin/Vp-p,在显示被测相位值的同时显示辅助参数频率和衰减。这种多个参数同时显示的模式使得用户无需再使用额外的测试仪器,就能对一些常见问题给出直接的答案,如“这个滤波器的衰减和相移是什么?”。
测量结果即可以用数字来显示,也可以用图形来显示。图形显示(直方图、趋势图)对抖动的特性给出更深入的理解。图形显示还为用户提供了被测对象随时间变化(从缓慢飘移 到快速调制)的更佳图像(趋势图)。
同一数据集的统计结果可以用三种不同的方式来显示,即数字显示、直方图和趋势图显 示。很容易在相同数据的三种不同显示模式之间进行捕获和转换。
当将某个频率源调节到给定极限时,图形显示便给出快速而精确的直观校准引导。



后面板输入和输出

参考输入: 1,5 或者10MHz,0.1 ~ 5 Vrms 正弦波,阻抗≥1kΩ
参考输出: 10MHz,>1 Vrms 正弦波输入50Ω
待命输入: 所有测量功能待命
阻抗: 大约1kΩ
频率范围: DC ~ 80MHz
脉冲输出: 通过前面板输入/GPIB/USB 进行编程控制
模式: Pulse out,Gate open,Alarm out
周期: 20ns ~ 2s (10ns 步进)
脉冲宽度: 10ns ~ 2s (10ns 步进)
输出: TTL 电平,输出阻抗50Ω,上升时间2ns
后面板测量输入: A,B,C(选件11/90)
阻抗: 1MΩ//50pF 或50Ω(VSWR≤2:1)
连接器: 对于后面板输入C 为SMA 型(阴)


辅助功能


触发释抑
延时范围: 20ns ~ 2s, 10ns 分辨率

外部起止待命
模式: 起动,停止,起止待命
输入通道: A,B 或E-后面板
待命信号最大重复速率:
通道A,B: 160MHz
通道E: 80MHz
起始延时范围: 20ns ~ 2s, 10 ns 分辨率


统计处理

功能: 最大,最小,平均值,Δmax-Min,标准偏差,阿伦偏差
显示: 数字,直方图或趋势图
取样量: 2 ~ 2×109个样本
极限限定: OFF 切断或捕获高于极限/低于极限/在极限范围内或者在极限范围以外的数据。
测量调步:
调步时间范围: 4us ~ 500s


数学处理

功能: (K*X+L)/M 和 (K/X+L)/M。X 是当前的读数,而K,L 和 M 则是常数,经键盘设置或者使用固定的参考值( 0 X )。

其他功能
测量时间: 对于频率,短脉冲串和周期平均功能为20ns ~ 1000s。对于其他测量功能,测量时间则为单周期。
时基参考: 内部,外部或者自动
显示保持: 将结果固定,直到Restart 启动新一轮的测量。
极限报警: 前面板上的图形显示和/或经由GPIB 发出的SRQ 信息,外加脉冲输出连接器。
   极限值: 下限,上限
   设置: OFF 关断或者设置为数值高于极限/低于极限/在极限范围内或在极限范围之外便报警。
   报警状态: STOP(停止)或者CONTINUE(继续)
   显示: 数字+图形
被存储的仪器设置: 20 个仪器设置可以由内部非易失存储器加以保存和调用。其中10 个可由用户进行保护。
显示器: 背光的LCD 图形屏幕 ,用于菜单控制,数字读出和状态信息显示。
位数: 数字模式下为14 位显示。
分辨率: 320*97 像素


GPIB 接口:

兼容性: IEEE 488.2-1987,SCPI 1999 53131A 兼容模式。
接口功能: SH1,AH1,T6,L4,SR1,RL1,DC1,DT1,E2
最大测量速率:
     经GPIB: 15k 次读数/秒(Block mode)
              4k 次读数/秒(talker only mode)
              650 次读数/秒(Individual Get triggered)
     到内部存储器: 250k 次读数/秒
内部存储器容量:
CNT-91: 达3.5M 个读数。

USB 接口:
USB 版本: 2.0 版全速(11Mbit/s)

计量

模式: 无须开箱,菜单控制
频率计量: 0.1,1,5,10,1.544 以及2.048MHz


一般指标

环境数据

等级: 符合MIL-PRF-28800F,Class3 标准
工作温度: 0℃~+50℃(CNT-91)
           0℃~+45℃(CNT-91R)
存放温度: -40℃ ~+71℃
湿度: 5% ~ 95%(10℃~30℃)
       5% ~ 75%(30℃~40℃)
       5% ~ 45%(40℃~50℃)
海拔高度: 4600 米
振动: 按照MIL-PRF-28800F,Class3 标准通过随机振动和正弦振动测试。
冲击: 按照MIL-PRF-28800F,工作台堆放标准通过半正弦30G 测试。
运输跌落测试: 按照MIL-PRF-28800F 标准对耐用硬质运输箱和低硬度运输箱进行了测试。
可靠性: 平均故障间隔时间(MTBF)为30000 小时(计算值)。
安全性: 符合EN61010-1,Pollution degree 2, meas cat I, CSA C22.2No1010-1,CE 标准。
电磁兼容性(EMC): 符合EN61326(1997);A1(1998)标准,并按照EN50082-2,Group 1,Class B,CE 标准提高了测试级别。


电源要求

基本型号: 90 ~ 265Vrms, 45 ~ 440Hz,<40W
CNT-91R:
     预热(12 分钟):90 ~ 265Vrms, 45 ~ 440Hz,<80W
     工作: 90 ~ 265Vrms, 45 ~ 440Hz,<50W
尺寸和重量
宽×高×长: 210×90×395mm(8.25×3.6×15.6 in)
重量: 净重2.7 kg(5.8 磅)
装运重量约为3.5 kg(7.5 磅)

订货信息

主机
CNT-91 400MHz, 50ps 计数器/时间间隔测试仪,包括标准时基。
CNT-91R 400MHz, 50ps 计数器/时间间隔测试仪,包括铷时基。
仪器同时包括: 18 个月的产品保修期,电源线,用户文件光盘以及校准证书。

输入频率选件

选件10 3GHz 输入C
选件13 8GHz 输入C
选件14 14GHz 输入C
选件14B 20GHz 输入C

时基选件(仅CNT-91)

选件 19/90 中级稳定度恒温时基;0.06ppm/月
选件30/90 极高稳定度恒温时基;0.01ppm/月
选件40/90 超高稳定度恒温时基;0.003ppm/月
