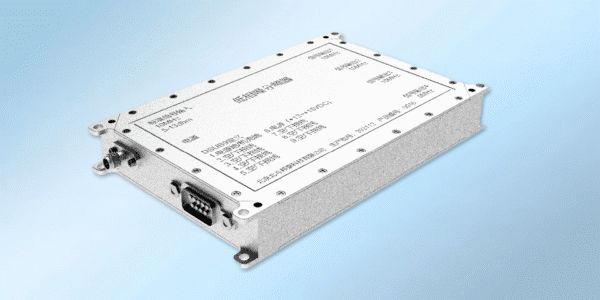

مقسم ضجيج الطور المنخفض TFD10-5

إن مقسم الضوضاء المنخفضة TFD10-5 عبارة عن مقسم ضوضاء منخفضة الطور للغاية مع مقسم تردد مدمج فريد من نوعه ومقسم إشارة منخفض الضوضاء، يتميز بمخرجين لكل منهما 5 ميجاهرتز و1 ميجاهرتز، وهو مناسب لتقسيم إشارات 10 ميجاهرتز مثل ساعات الهيدروجين وساعات السيزيوم وغيرها من إشارات 10 ميجاهرتز عالية الثبات. يعتمد التقاطع على الحزمة القياسية وواجهة Beidou Bontec، ويمكن تركيبه بطرق مختلفة.

مجالات التطبيق: الرادار والاتصالات والقياس والمعايرة وعلم الفلك والتدابير الإلكترونية المضادة والقياس والتحكم في الفضاء الجوي.

الخصائص الرئيسية

1 × 10 ميجا هرتز إدخال 1 × 10 ميجا هرتز
2 مخرجات موجات جيبية بتردد 5 ميجا هرتز و1 ميجا هرتز لكل منهما
ضوضاء طور منخفضة للغاية <-135 ديسيبل سي/هرتز عند 1 هرتز
+12 ~ +15 فولت تيار مستمر

الخصائص الرئيسية

النموذج	مصطلح المعلمة	رقمي/وصفي
تردد الإدخال		10 ميجا هرتز
		+5 ~ +13 ديسيبل ميلي واط
تردد الإخراج		2 لكل منهما 5 ميجاهرتز و1 ميجاهرتز، 50Ω، ≥ 8 ديسيبل ميلي واط
ثبات التردد الإضافي	1s	≤ 5 x 10-¹⁴
	1000s	≤ 8 x 10-¹⁵
ضوضاء الطور الإضافية	1 هرتز	≤ -135 ديسيبل سي/هرتز
	10 هرتز	≤ -145 ديسيبل سي/هرتز
	100 هرتز	≤ -155 ديسيبل سي/هرتز
	1 كيلو هرتز	≤ -163 ديسيبل تيار متردد/هرتز
	10 كيلو هرتز	≤ -165 ديسيبل سي/هرتز
الضجيج التوافقي		التوافقيات ≤ -30 ديسيبلc، التوافقيات الزائفة ≤ -80 ديسيبلc
درجة حرارة التشغيل	درجة حرارة اللوحة الأساسية	-20 درجة مئوية إلى +70 درجة مئوية
درجة حرارة التخزين		-40 درجة مئوية ~ +85 درجة مئوية
مزود الطاقة	±4%	+ 12 فولت + 12 فولت + 15 فولت
الطاقة (الإخراج)		≤ 3W
الأوزان		≤ 300g
الأبعاد الكلية	حجم الجسم	126 مم × 86 مم × 19 مم
	الحد الأقصى للحجم	138 مم × 86 مم × 19 مم

المنحنى النموذجي

تعريف الواجهة (DSUB9، دبوس):
رقم التعريف الشخصي 1: أرضي
السن 6: مزود الطاقة +12 ~ +15 فولت
أخرى: اختبار داخلي، لا تسلك الأسلاك
