电力与能源解决方案
发电厂与电源侧授时
发电厂统一时间源解决方案
DCS、保护、录波、远动、安全日志共用同一时间基准，让机组运行事件沿统一时间线精确排列。面向火电、水电、燃机、核电及自备电厂的厂级时间基础设施。
发电厂时间不同步的场景痛点
不只是”时间不准”——是整条事件链无法还原。
统一时间源不是”把服务器时间调准”，而是为电气、热控、自动化、通信、安全和信息系统构建一套共同的时间基础设施。
1、DCS 趋势与保护动作时间无法对应
统一时间源解决： DCS与保护装置从同一主时钟获取时间，电气事件与热工过程在统一时间轴精确对齐。
2、故障录波波形与保护动作时标偏差
统一时间源解决： 保护和录波器同源获取 IRIG-B 信号，波形分析与保护逻辑完美吻合。
3、多台机组事件无法统一排序
统一时间源解决： 全厂机组和公用系统共用主备时钟体系，跨机组事件顺序一目了然。
4、安全 III 区日志与生产大区时间不一致
统一时间源解决： 跨区受控传递时间基准至二级NTP，保障各区安全审计日志同源可溯。
5、远动上送调度数据时标不可靠
统一时间源解决： 远动装置直连主时钟，确保每一帧数据携带高精度可靠时标。
6、GNSS 异常或主备切换状态不可见
统一时间源解决： 监测链路贯穿全架构，主备切换、守时超差实时告警，并网验收有据可查。
典型系统与授时对象
全面覆盖发电厂电气二次、热控、通信、网络安全与信息系统

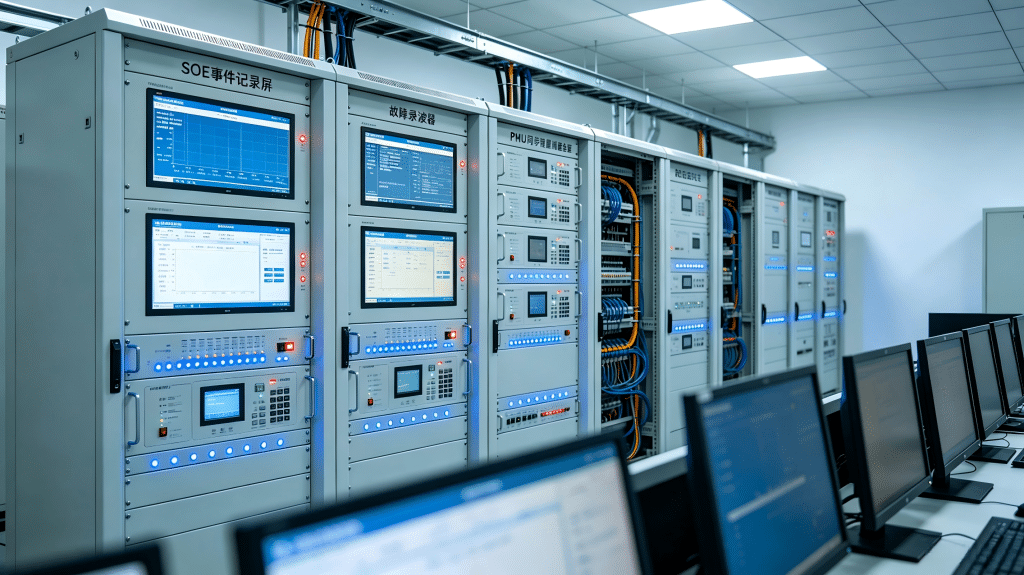

电气保护链
热工生产链

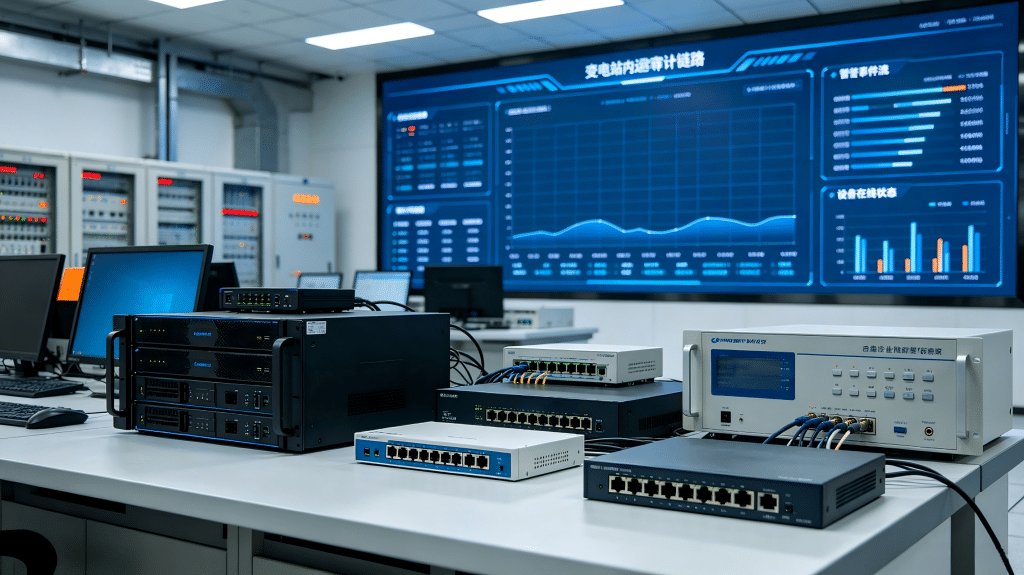

审计与运维链

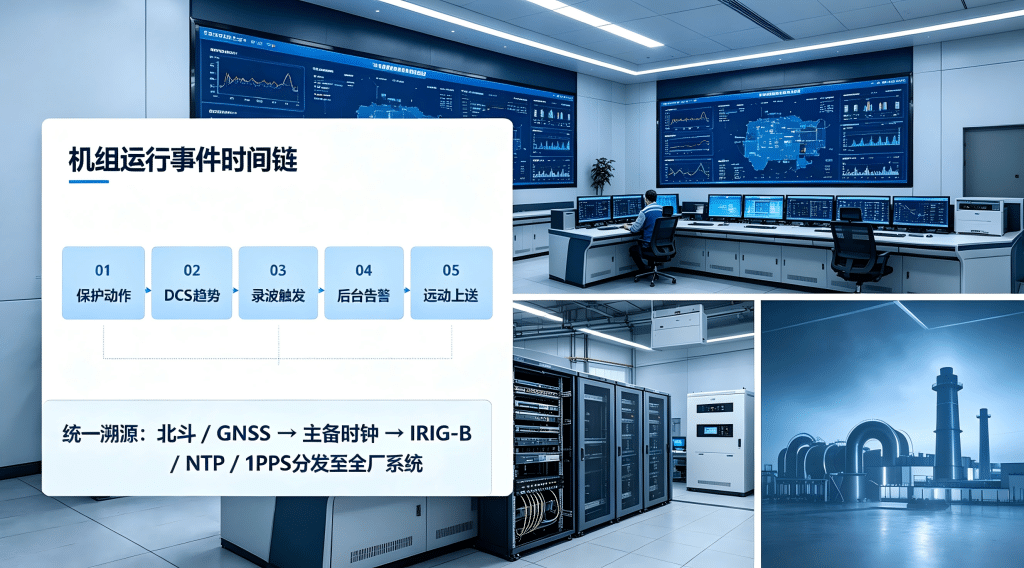

机组运行事件时间链
发电厂事故分析的核心：将电气保护动作与热控工艺参数沿同一条时间线严格对齐
| 一级源头 | 北斗 / GNSS 卫星信号、主备主时钟、本地铷钟或 OCXO 守时 | NTP / PTP | 主站机房 |
|---|---|---|---|
|
机组事件复盘台账：
将保护、录波、DCS、后台和远动上送放入同一条工程台账，重点看每条记录是否能被同一时钟证明。 |
|||
|
T0 |
继电保护动作 |
IRIG-B 时标记录跳闸出口，作为电气事件起点。 |
核对保护动作报告与 SOE 顺序。 |
|
T0 + 12ms |
故障录波触发 |
COMTRADE 波形以同源时标定位电压电流突变。 |
验证波形采样点与保护动作吻合。 |
|
T0 + 2s |
DCS 趋势突变 |
热工参数、机组负荷和辅机状态按统一时间轴对齐。 |
判断电气侧先触发还是热工侧先响应。 |
|
T0 + 5s |
后台告警与远动上送 |
SCADA 告警、远动数据和调度端接收时标可互相校验。 |
形成事故追忆和并网考核材料。 |
|
异常项 |
时间偏差样本 |
若 DCS、录波或安全日志出现秒级错位，直接标记为不可作为单独证据。 |
触发 NTP/IRIG-B 链路复测和主备状态检查。 |

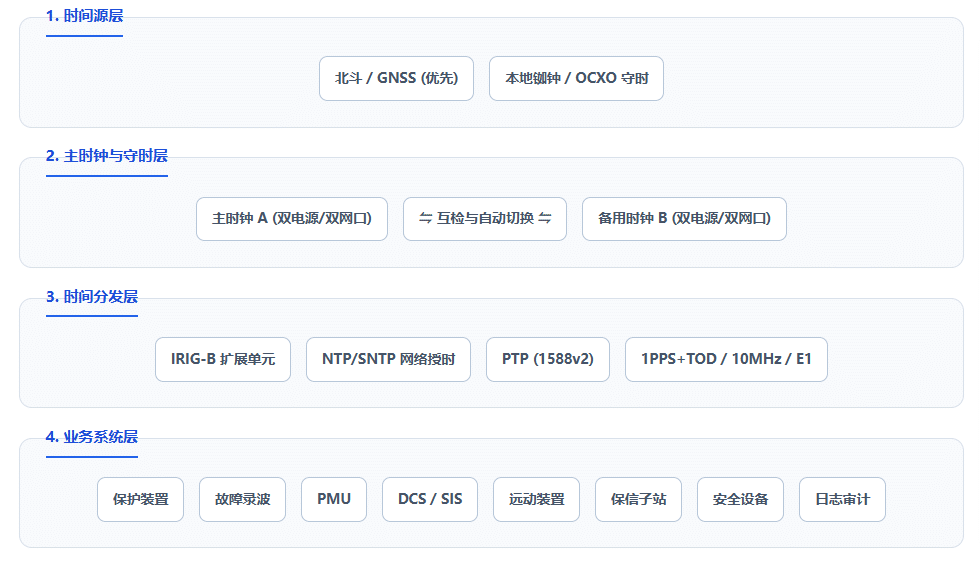

推荐总体架构
时间源层 → 主时钟层 → 分发层 → 业务系统层，具备贯穿式在线监测与告警链路

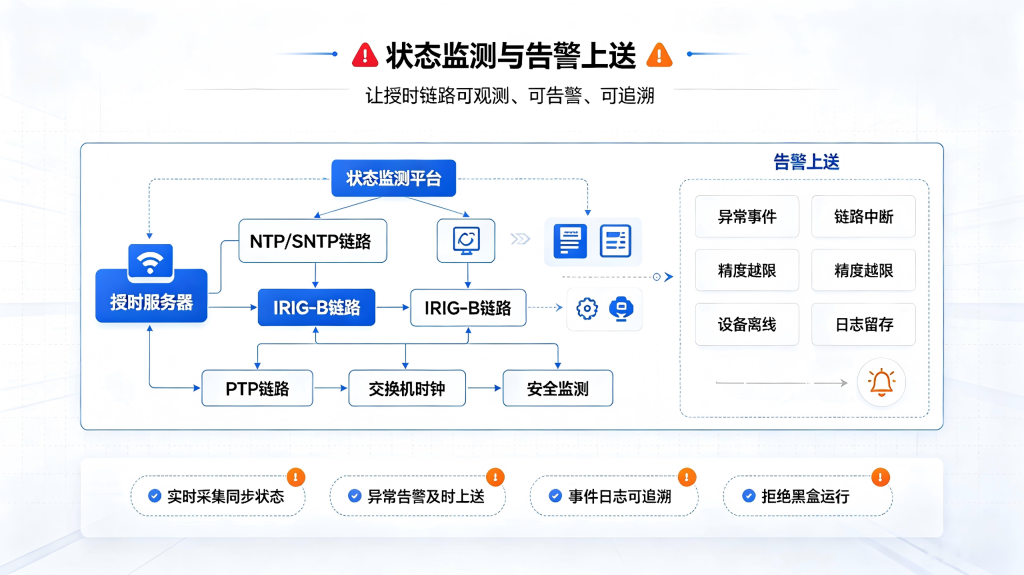

贯穿式监测与告警链路
上送至监控系统：
- GNSS 天线状态
- 锁定卫星数量
- 当前时间源
- 主备角色切换
- 守时状态/超差
- 电源与端口异常
安全分区授时设计
在满足电力监控系统安全防护要求的前提下，实现全厂统一时间覆盖
安全 I/II 区授时
安全 III 区授时
多机组与公用系统
存量设备兼容
推荐授时方式与接口矩阵
发电厂常用授时接口快速选型参考
| 一级源头 | 北斗 / GNSS 卫星信号、主备主时钟、本地铷钟或 OCXO 守时 | NTP / PTP | 主站机房 |
|---|---|---|---|
|
保护 / 录波 / SOE |
亚微秒至毫秒级 |
IRIG-B DC / 1PPS + TOD / BNC / RS-485 |
|
|
DCS / SIS / PLC |
毫秒至百毫秒级 |
NTP / IRIG-B / 串口报文 / RJ45 |
|
|
远动 / 通信 / PMU |
微秒至百毫秒级 |
IRIG-B / 1PPS + TOD / 10MHz / E1 |
|
|
安全 III 区 |
秒级日志关联 |
二级 NTP / SYSLOG / SNMP / RJ45 |
主备冗余、北斗优先与本地守时
枢纽变电站停电可能导致下游大面积失压，时间同步系统作为基准设施必须消除单点故障风险。
1+1 主备双重化：配置主时钟A和备用时钟B，双电源(不同馈线)、双GNSS天线、多网口。主备光纤互检，故障自动无缝接管，切换时间不影响保护装置正常运行。
北斗优先多模：支持北斗二代/三代，可配置为北斗单模或多模并行接收，提升抗干扰能力。
GNSS丢失本地守时：雷雨或干扰导致卫星丢失时，内置铷原子钟或OCXO无缝切入守时状态。期间保护动作、录波波形、SOE和PMU数据时间保持连续可用。
时间系统自身必须可监测
告警上送方式： 支持通过 硬接点(干接点)、SNMP Trap、SYSLOG 或 电力专用规约(IEC 61850 / 104) 接入 DCS、综合监控系统或安全审计平台。让时间同步系统从”无监测黑盒”转变为可运维的基础设施。
- GNSS 天线状态 (开路/短路)
- 卫星锁定数量与信号质量
- 当前时间源 (北斗/守时)
- 主备角色及切换事件记录
- 守时状态与守时超差
- 端口输出异常告警
- 电源故障告警
- 时间跳变越限告警
发电厂场景下的方案价值
故障复盘更可信
全厂保护、录波、DCS、SOE 以统一基准记录，事故演化沿清晰时间线呈现，不再因偏差产生争议。
并网调度数据更可靠
远动上送数据携带可信时标，支撑 AGC 调节评估与"两个细则"考核，避免不必要的扣分。
电气与热控精确对齐
工艺参数变化与电气跳闸事件在时间上精确对应，跨专业故障根因分析效率大幅提升。
安全审计合规可用
跨区安全设备与日志平台时间一致，攻击链还原有可靠依据，满足等保 2.0 合规检查要求。
多机组事件统一排序
单机组故障或公用系统波及全厂，所有记录统一排序，厂用电切换等复杂事件一目了然。
技改验收有据可查
提供完整的精度、切换、守时测试报告，系统交付不再是"看灯亮"，拥有可追溯的验收证据链。
实施与交付流程
交付的不是一台设备，而是一套可测试、可验收、可运维的时间同步基础设施
事件源梳理
按保护、录波、DCS、远动、安全日志分组确认事件来源和精度要求。
主备部署
部署主备时钟、天线和守时单元，明确各安全分区授时路径。
关键联调
逐项验证 IRIG-B、NTP、1PPS、串口报文和告警上送状态。
事件链验证
用保护动作、DCS 趋势和录波数据做同源时间一致性验证。
运维纳管
交付事件链测试报告、主备切换记录和时间系统巡检规范。
常见问题
发电厂DCS系统为什么需要与保护装置统一时间?
发电厂的电气侧保护动作与热控侧DCS工艺参数变化往往是因果关联的。若DCS和保护装置时间不一致（偏差几十ms到数秒），故障分析时无法判断”保护是因为电气量越限动作，还是因为热工参数异常导致”。统一时间基准能将电气事件和热工趋势对齐到同一条时间线，为根因分析提供无可争议的时间证据链。
多台机组的时间如何统一管理?
在主时钟层部署双重化主时钟（主时钟A+备用时钟B），每台机组及公用系统通过光纤或网络从主时钟获取时间基准。各机组的保护、录波、DCS、远动等设备通过IRIG-B（安全I/II区）或NTP（安全III区）接入统一时间，确保全厂事件可统一排序。各机组控制室可配置独立的扩展单元，从主时钟获取时间后向本机组范围分发，既保持区域独立性又实现源头统一。
发电厂的安全I区(MIS/SIS)如何获取可信时间?
安全III区与安全I/II区之间存在物理隔离装置，可通过在安全III区部署独立的二级NTP时间服务器，该服务器通过隔离装置从安全I/II区的主时钟获取时间基准，再向MIS、SIS、日志审计平台和安全设备分发NTP时间服务。这种方式满足了电力监控系统安全防护的横向隔离要求，同时保证了全厂时间的同源性。
发电厂并网验收时，时间同步需要提供哪些测试记录?
建议提供：主备时钟切换测试记录、GNSS丢失后守时保持精度测试数据、各被授时设备对时状态确认表、端口输出全覆盖验证记录、告警联动测试记录。完整的测试记录让验收从”看灯亮”升级为”有数据、可追溯”，同时也是后续运维巡检的基线依据。
提交清单时建议提供：
- 项目类型（新建/技改/扩建）
- 机组数量和类型
- 需要时间同步的设备类型和数量
- 现有对时接口类型
- 是否要求北斗优先
- 是否涉及安全分区和跨区授时
