T220-V VPX 授时卡

了解我们的VPX授时解决方案

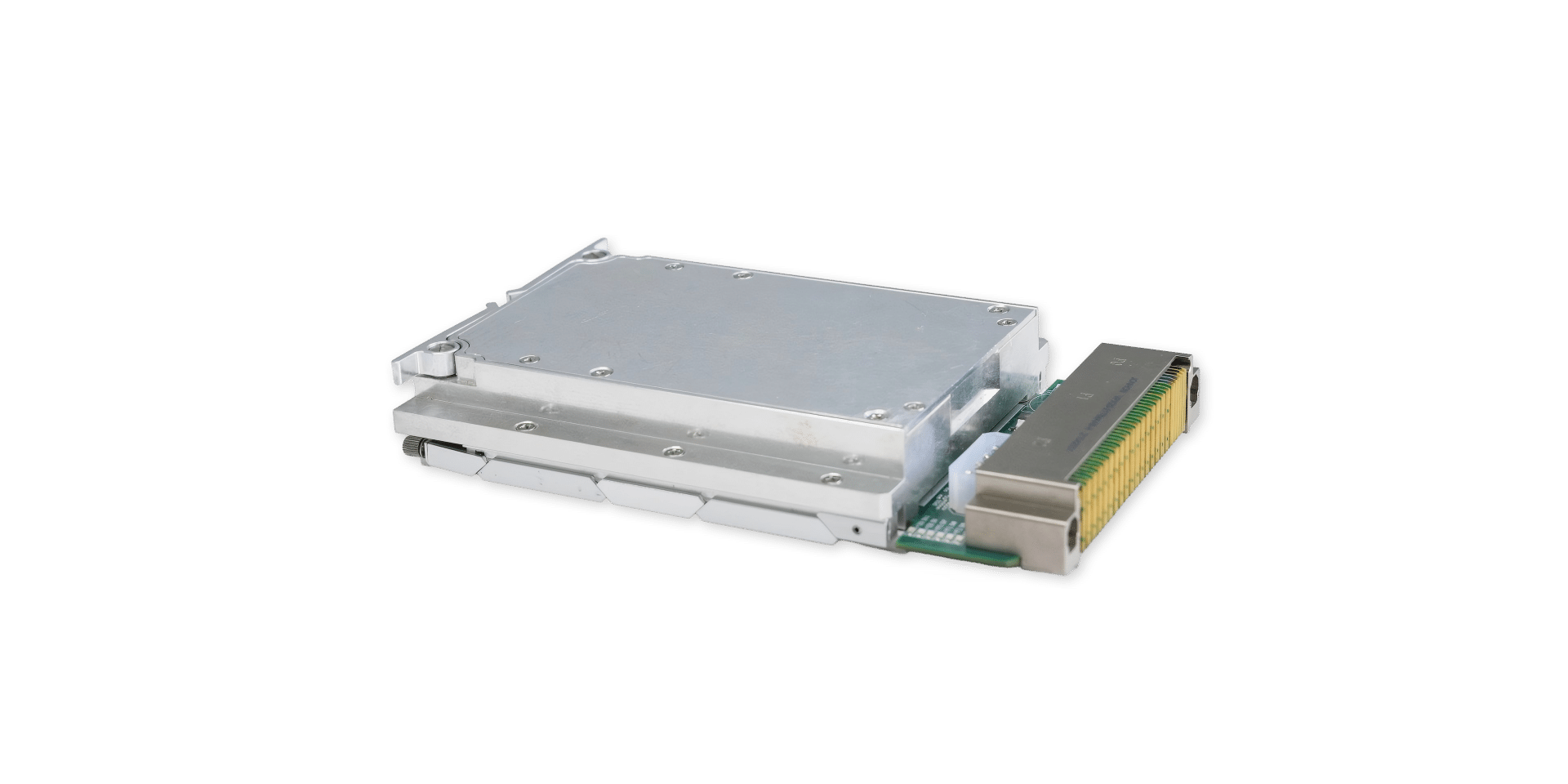

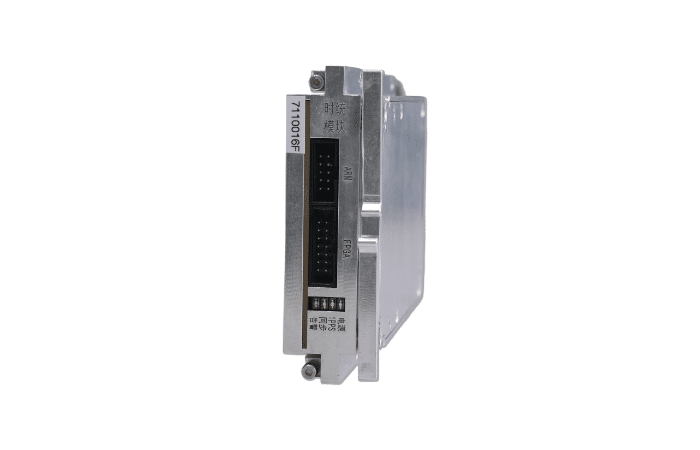

T220-V VPX授时卡面向嵌入式计算、通信控制及同步采集等高可靠系统，采用3U VPX全封闭结构设计，可直接集成于VPX机箱，实现紧凑化时间同步解决方案。产品以GPS/北斗卫星为时间参考，内置GNSS接收机与高稳恒温晶振，可输出NTP、1PPS、TOD及B-DC等多种时间信号，满足系统及外设同步需求。当卫星信号异常或中断时，板载时钟进入守时状态，维持时间连续性，降低系统错序与中断风险。产品具备高集成度与环境适应能力。

适用于工业自动化、通信、电力、无线电导航监测、同步采集及精密时频比对等场景。

Important Features

支持GPS/北斗时间信息输入
内置高稳恒温晶振
提供多种时间信息输出方式
全封闭3U VPX尺寸

Important Features

Test Item	Product Features	指标/参数
Input signal	GNSS receiver	路数：1路
		信号频率：GPSL1，BDB1
		授时精度：优于30ns(RMS）
		灵敏度：-145dBm(北斗)、-147dBm(GPS)
		捕获时间：≤2分钟
		物理接口：SMA50Ω
Output signal	1PPS pulse	路数：1路；电平：RS422
		授时精度：≤30ns(RMS）
		相位：-1024~1023ns可设置；脉宽：1us~999ms可设置；
	NTP授时	路数：1路
		精度：≤2ms
		协议：V1、V2、V3、V4、SNTP，MD5加密
		性能：≥10000次/s
		接口：1×100/1000Base-T(RJ45）
	TOD output	路数：1路；RS422
		帧格式：NMEA0183，ZDA语句
		波特率：9600/115200可设置
	B-DC输出	路数：1路；RS422
		帧格式：IEEEstd1344-1995/GJB2991A-2008可设置
		时区：-12~12时区可设置；相位：-1024~1023ns可设置
Other	OCXO	准确度：≤2E-8(出厂校准），可手动校准频率
		稳定度：≤5E-11/1s
		Aging: ≤5E-10/day
	Physical and environmental parameters	电源：12VDC，VPX插槽供电
		Humidity: 95% non-condensing
		尺寸：3UVPX，非标
		工作温度：-40℃～+60℃；储藏温度：-40℃～+80℃

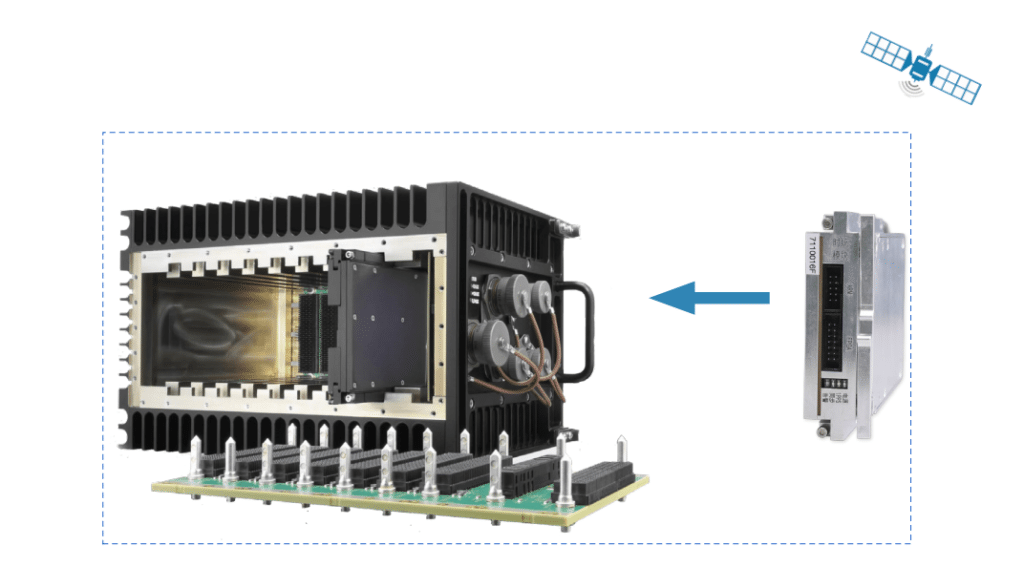

System Block Diagram
