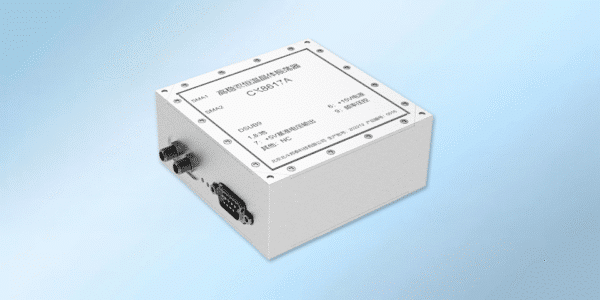

مذبذب بلوري ثنائي الثرموستات عالي الثبات CX8617A

مذبذب بلوري مزدوج درجة الحرارة عالي الاستقرار

إن CX8617A عبارة عن بلورة ثنائية الطور ثنائية الطور ومنخفضة الضوضاء الطورية مع أداء ضوضاء طورية ممتاز واستقرار تردد ممتاز. يتميز CX8617A بأداء ضوضاء طور ممتاز واستقرار تردد ممتاز، وهو صديق للبيئة ويمكن استخدامه في بيئات سطح المكتب لتحقيق أداء اسمي. CX8617A

مذبذب بلوري مزدوج درجة الحرارة عالي الاستقرار

الخصائص الرئيسية

ضوضاء الطور القريب من النهاية القريبة تصل إلى -125 ديسيبلc/هرتز عند 1 هرتز
ثبات يصل إلى 1.5E-13/1s، 5E-13/100s
إمداد +15 فولت تيار مستمر

الخصائص الرئيسية

عناصر الاختبار		المؤشرات الفنية
تردد الإخراج	التكوين القياسي	10 ميجا هرتز
		المعيار	الخيار A1*	الخيار A2*	الخيار A3*
ثبات التردد	1ث في 10 ميجا هرتز	≦5×10-¹³	≦3×10-¹³	≦1.5×10-¹³	≦1.2×10-¹³
	10 ثوانٍ في 10 ميجا هرتز	≦5×10-¹³	≦3×10-¹³	≦2×10-¹³	≦2×10-¹³
	100 ثانية في 10 ميجاهرتز	≦5×10-¹³	≦5×10-¹³	≦5×10-¹³	≦5×10-¹³
ضوضاء الطور dBc/هرتز		المعيار	الخيار B1*	الخيار B2*	الخيار B3*
	1 هرتز*	≦-120	≦-122	≦-124	≦-125
	10 هرتز	≦-143	≦-145	≦-147	≦-148
	100 هرتز	≦-155	≦-155	≦-155	≦-155
	1 كيلو هرتز	≦-160	≦-160	≦-160	≦-160
	10 كيلو هرتز	≦-160	≦-160	≦-160	≦-160
	100 كيلو هرتز	≦-160	≦-160	≦-160	≦-160
معدل التقادم (يقاس بعد 30 يومًا من التقادم المستمر)		المعيار	الخيار C1
	1 يوم واحد	≦5×10-¹⁰	≦3×10-¹⁰
	كانون الثاني/يناير	≦5×10-⁹
	السنة 1	≦5×10-⁸
	10 سنوات	≦2.5×10-⁷
التحكم في التردد	نطاق الجهد	0 ~ 5 فولت، ميل موجب
	نطاق ضبط التردد	±1 x 10-⁷
شكل الموجة		الاهتزاز التوافقي البسيط
طاقة الخرج		> 5 ديسيبل في المليون
معاوقة الإخراج		50Ω
التوافقي (موجة بتردد مضاعف صحيح للموجة الأساسية)		<-40 ديسيبل ج
فوضى		<-80 ديسيبل ج
درجة حرارة التشغيل		-5℃~+55℃
درجة حرارة التخزين		-40℃~+85℃
مزود الطاقة		+12 ~ 15 فولت تيار مستمر
أمبير		≦1.6A
الأبعاد الكلية		86 مم × 86 مم × 86 مم × 37 مم

مذبذب بلوري ثنائي الثرموستات عالي الثبات CX8617A

مذبذب بلوري مزدوج درجة الحرارة عالي الاستقرار

مذبذب بلوري مزدوج درجة الحرارة عالي الاستقرار

الخصائص الرئيسية

الخصائص الرئيسية

ضجيج الطور النموذجي

استقرار التردد نموذجي
