让主站、子站、边缘网关、配电终端和台区共用同一时间基准

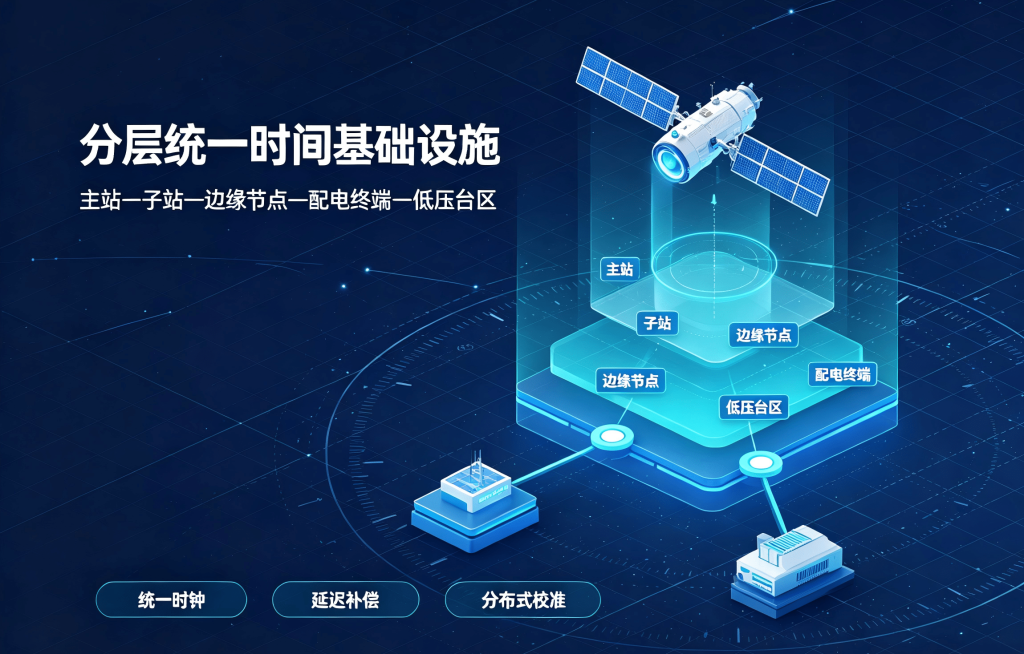

配电网时间同步不是只给主站服务器校时——而是面向”主站—子站—边缘节点—配电终端—低压台区”的分层统一时间基础设施。解决点多面广、多通信链路、分布式接入带来的时序错乱问题。
配电网与终端自动化为什么需要统一时间同步
配电网的时间同步挑战不在于”一个站内的精度”，而在于”一个区域内成千上万个终端的时间一致性”。故障处理的核心流程——故障检测、区段定位、隔离、恢复——每一步都依赖多个终端协同上报的事件判断。
点多面广终端规模大
FA故障定位依赖事件时序
分布式源荷储接入时序复杂
多通信链路需分层受控分发
配电网典型系统与授时对象
配电网与终端自动化中常见被授时设备的类型、所在层级和推荐授时方式。
| 电力系统层级 | 典型设备与应用 | 时间同步需求 | 同步接口类型 |
|---|---|---|---|
| 主站层 | 配电自动化主站 / 数据库 / 抢修指挥平台 / 安全接入网关 | NTP / PTP | RJ45 |
| 子站层 | 配电子站 / 开闭所 / 通信网关 / 区域边缘时间服务器 | 二级 NTP / IRIG-B | RJ45 / BNC |
| terminal layer | FTU / DTU / TTU / 柱上开关 / 环网柜 / 融合终端 | NTP / 串口报文 | RJ45 / RS-485 / 4G/5G |
| 低压台区 | 智能电表 / 采集终端 / 分布式光伏 / 储能 / 充电桩监控 | 集中器对时 / NTP | RS-485 / 载波 / RJ45 |
配电网典型业务场景
统一时间同步在配电网中的三个核心业务场景，覆盖故障处理、自动化动作分析和台区运维。
一条馈线的时间路径
用主站、子站、边缘节点和台区终端的路径关系组织业务场景，体现配网不是单点授时，而是跨层级、跨链路、跨终端的统一时基网络。
4 级：主站 / 子站 / 边缘 / 台区终端分层覆盖
5 类：光纤、4G/5G、载波、RS-485、以太网并存
闭环：故障事件、链路状态和对时失败统一纳管
一条馈线的时间路径
用主站、子站、边缘节点和台区终端的路径关系组织业务场景，体现配网不是单点授时，而是跨层级、跨链路、跨终端的统一时基网络。
4 级
5 类
闭环
主站侧
形成区域统一时间入口。
配电自动化主站
抢修平台
子站侧
缩短广域对时路径。
配电子站
开闭所
馈线侧
让 FA 动作顺序可回放。
FTU / DTU
边缘网关
台区侧
统一低压侧统计窗口。
TTU / 智能电表
光伏 / 储能 / 充电桩

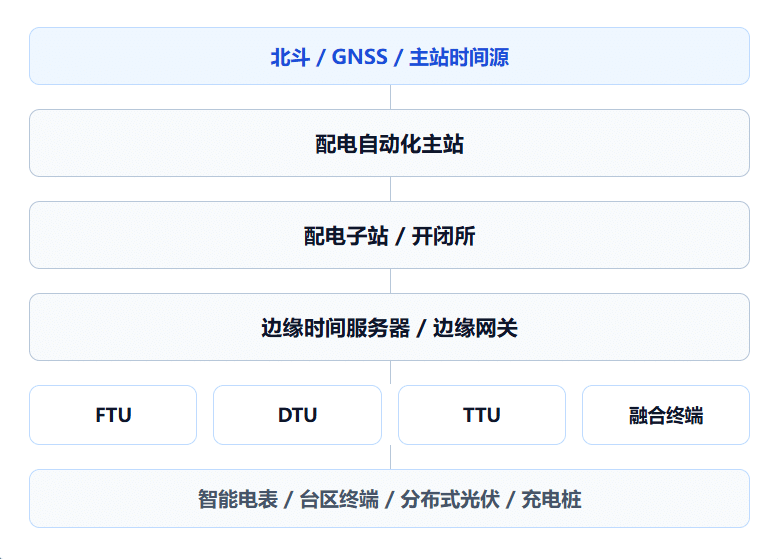

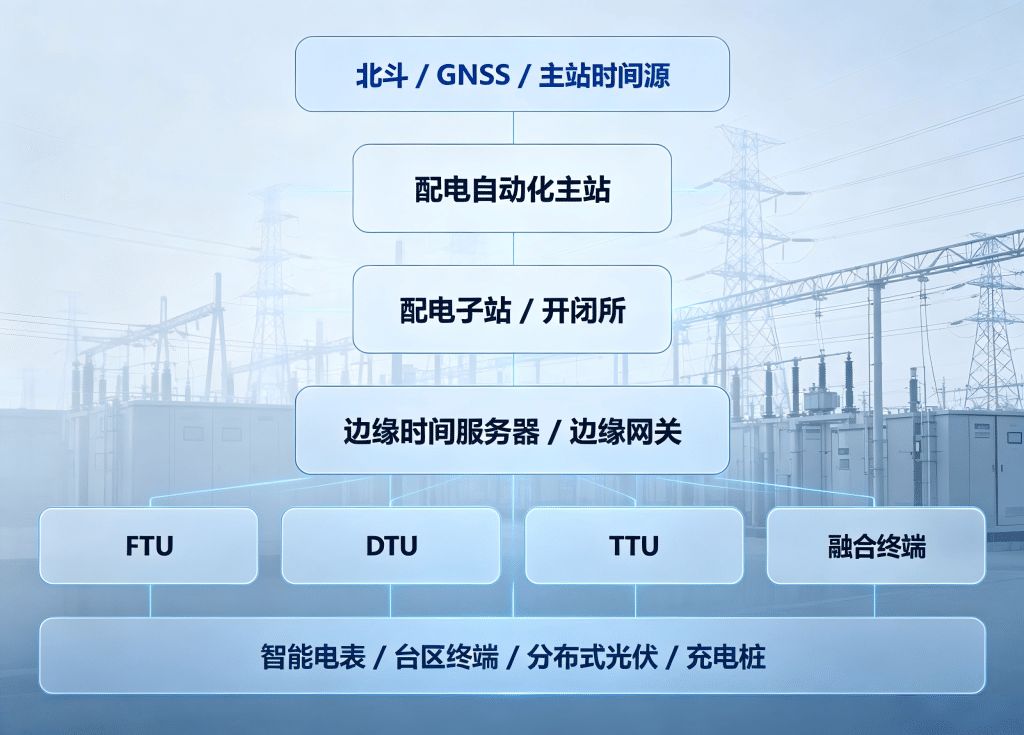

推荐总体架构
配电网与终端自动化统一时间源方案采用”主站集中授时 + 子站/边缘中继分发”的层级网络，解决广域分布下的长链路对时难题。
| 一级源头 | 北斗 / GNSS 卫星信号、主备主时钟、本地铷钟或 OCXO 守时 | NTP / PTP | 主站机房 |
|---|---|---|---|
|
一级源头 |
北斗 / GNSS 卫星信号、主备主时钟、本地铷钟或 OCXO 守时 |
NTP / PTP |
主站机房 |
|
二级汇聚 |
配电子站、重要开闭所、县域汇聚节点、边缘时间服务器 |
二级 NTP |
光纤 / 专网 |
|
三级终端 |
FTU、DTU、TTU、环网柜、柱上开关、融合终端 |
NTP / 串口 |
4G/5G / RS-485 |
|
运维闭环 |
主备状态、边缘服务器同步状态、终端对时失败、通信链路中断 |
SYSLOG / SNMP |
配网运维平台 |
分层分级授时设计
面向数十公里范围、成千上万个节点，方案强调主站—子站—边缘—终端—台区的层级结构，避免所有终端直接跨广域网访问主时钟带来的延迟与拥堵。
铺设原则
先确定区域统一源头，再按县域、开闭所、馈线和台区逐级下沉，避免末端终端直接跨域访问主时钟。
主干
边缘
存量
源头层
北斗/GNSS、主备主时钟和本地守时统一形成主站基准。
主站 NTP/PTP
汇聚层
配电子站和开闭所承接县域或片区分发。
二级 NTP
边缘时间服务器
自动化层
参与故障处理的终端优先保证毫秒级事件时标。
FTU / DTU / TTU
融合终端
运维层
以覆盖率、偏差、链路中断和告警记录作为验收对象。
配网运维平台
主备冗余、北斗优先与边缘守时
配电自动化系统不能依赖单一时钟源
如果时间源在配网故障期间恰好异常，不仅故障分析受影响——故障处理本身可能因为FA逻辑的时序误判而出错。配电网的广域性和复杂通信特征要求更高层级的可靠性设计。
主站双重化与北斗优先：主时钟A+B冗余，双电源双GNSS，优先采用北斗导航系统，确保主站源头坚固可靠。
边缘局部守时策略：当子站或开闭所与主站的光纤中断时，边缘时间服务器利用内置OCXO继续向本地终端提供NTP，确保通信断网窗口期局部时序不乱。
无缝本地守时：GNSS丢失后自动进入守时状态，保障配网事件记录（FA日志、抢修事件）时间连续。
状态全网可视：从主时钟到关键终端对时状态，每一级都通过SNMP/Syslog接入配网运维平台，彻底告别时间黑盒。
高可靠配网授时架构
主站1+1互备：
双机实时互检，异常自动接管所有子站下发链路。
边缘孤岛守时：
上行链路中断时，边缘服务器独立维持局部终端对时。
隐性故障告警：
终端因4G抖动导致对时失败主动上报，防患未然。
推荐授时方式与接口矩阵
配电网更强调大规模终端的兼容性、分层分发与边缘授时，针对不同通信条件的节点适配相应的授时协议。
| 一级源头 | 北斗 / GNSS 卫星信号、主备主时钟、本地铷钟或 OCXO 守时 | NTP / PTP | 主站机房 |
|---|---|---|---|
|
光纤专网 |
主站 / 子站 / 开闭所 / 核心边缘节点 |
NTP / PTP / 二级 NTP |
链路稳定，适合承担主干授时路径。 |
|
4G/5G 专网 |
无线接入 FTU / DTU / TTU |
NTP / 边缘中继 |
需结合边缘服务器控制路径长度和偏差。 |
|
载波 / RS-485 |
智能电表 / 采集终端 / 存量低压设备 |
集中器对时 / 串口报文 |
解决不支持网络 NTP 的存量终端。 |
|
告警通道 |
主时钟 / 边缘服务器 / 配网运维平台 |
SYSLOG / SNMP / 硬接点 |
用于终端对时失败、链路中断和守时超差上送。 |
配电网与终端自动化场景下的客户价值
故障定位和区段判断更可信
主站、子站和FTU/DTU故障事件时标统一，FA逻辑输入的时间数据无系统偏差，隔离范围更精准，恢复供电更快速。
分布式源荷储接入事件对齐
台区内光伏、储能、充电桩运行事件统一对齐。电压波动根因分析有据可查，为虚拟电厂调度提供精准时序评价基础。
主站、子站、终端事件统一排序
全系统事件跨层级同一时间线展现。用户停电、开关动作、通信中断可直观对比关联。
馈线自动化动作过程可追溯
FA故障检测、隔离、恢复全过程涉及的每台终端动作均有精确时标。可按时间线逐节点回放验证，支撑策略优化。
配网通信运维日志更可用
通信网关、边缘网关和安全接入网关日志时间一致，链路故障起止时刻可精确记录，配网通信可用率统计更准确。
配网自动化验收更有依据
主站NTP同步、边缘服务器状态、终端时间偏差记录形成完整材料。自动化验收中的时间专项检查有据可查。
台区线损和用电研判有依据
TTU和智能电表时间偏差缩减到秒级，供入与用出电量真正对应同一时间窗口，高损识别和窃电研判结论更可靠。
抢修复盘和运行分析更清晰
从故障检测到派单、到场、复电，全程时间精确追溯。SAIDI/SAIFI可靠性指标计算有基础，抢修效率考核更公平。
存量终端兼容降低改造成本
通过边缘网关时间中继和串口报文对时，让仅支持载波或串口的存量终端平滑接入统一时间体系，保护现有投资。
实施与交付流程
交付的不是一台时钟设备，而是一套覆盖”主站—子站—边缘节点—配电终端—低压台区”、可测试、可验收、可运维的全链路分层时间基础设施。
主站确认
梳理主站时间源、数据库、FA服务器和抢修平台，形成统一基准入口。
子站接入
按县域或重要开闭所部署二级 NTP，明确上行链路和本地服务范围。
边缘部署
在环网柜、台区和关键分支配置边缘时间服务器，承担局部守时。
终端抽测
按 FTU、DTU、TTU、低压台区分组抽测偏差，验证 FA 事件一致性。
运维纳管
将主备状态、链路中断和终端对时失败接入配网运维平台。
常见问题
配电网终端通过4G/5G通信，NTP对时延迟会不会很大？
4G/5G网络的NTP对时延迟通常在几十到几百毫秒，对于配电网的故障定位（秒级精度需求通常足够）、台区线损统计和负荷记录已能满足要求。对于需要更高精度的场景（如馈线自动化动作记录），建议在子站或边缘网关层部署本地NTP时间服务器作为中继，减少公网链路抖动的影响。具体部署方式需根据现场通信条件和业务精度要求评估。
配电网终端数量多、分布广，如何大规模部署时间同步？
采用分层分级策略：在配电主站或核心子站部署双重化主时钟作为一级时间源，在重要子站和环网柜集中区域部署二级NTP时间服务器，FTU/DTU/TTU等终端通过NTP协议从上级时间服务器获取时间。对不支持NTP的老旧终端，可通过协议转换器或串口报文适配接入。方案支持分批实施，逐步提高终端对时覆盖率。
配电网的故障定位为什么依赖统一时间？
当配电网线路发生故障时，沿线多个FTU/故障指示器会记录故障电流出现和消失的时刻。如果各终端时间不一致，故障区段判断（比较相邻终端谁先检测到故障电流）就会出现偏差，导致误判故障位置。统一时间后，所有终端的故障记录可放入同一条时间线进行精确比较。
分布式光伏/储能接入配电网后，时间同步有什么新需求？
分布式光伏和储能的并网逆变器、电能质量监测、防孤岛保护等设备需要与配电网主站时间同步。特别是储能充放电时序与台区负荷的匹配关系，如果时间不统一，无法准确评估储能对台区峰谷调节的实际效果。此外，分布式能源的功率调度指令（AGC/AVC延伸）也需要可靠的时间基准。
获取配电自动化时间同步方案
从供电公司机房到数十公里外的柱上开关，从光纤专网到4G无线通道，从FA的核心DTU到台区的智能电表——每一台设备记录的时间戳都溯源至同一基准，每一次故障隔离和恢复都有精确时间线可查，终端的每一次对时失败都在运维平台上有告警可循。
提交清单时建议提供：
- 配电网规模（馈线/台区数量）
- 终端类型和数量（FTU/DTU/TTU/融合终端）
- 通信方式（光纤/4G/5G/载波）
- 是否涉及分布式能源接入
- 是否已有配电自动化主站
