Wide Area Movement Control Center (WAMCC)
调度中心 / 数据中心 / 通信机房时间同步解决方案
让调度自动化、服务器、网络设备、通信系统和安全日志共用同一时间基准。面向各级电力调度中心、集控中心、数据中心与灾备中心。
场景痛点
当五套系统记录了同一次电网事件，时间戳却互不相同时，跨系统的告警排序、故障定位和安全取证就失去了共同语言。机房的时间同步，是覆盖业务系统、IT设施、通信网与安全平台的统一时间基础设施。
1、SCADA/EMS 前置机与数据库时间不一致
表现：前置机采集时间与历史库写入时间存在秒级偏差，导致按时间排序查询告警时，关键告警顺序错乱。
解决： 前置机、实时库和历史库从同一套主时钟获取NTP，告警排序反映真实物理时序。
2、不同安全分区服务器时间不一致
表现：I区EMS服务器、II区电能量服务器、III区管理服务器分别对时，跨区数据快照的物理时刻各差数秒。
解决： 建立规范层级架构，各分区通过层级NTP同源获取时间，跨区数据关联具备一致性基础。
3、安全设备时间不一，攻击链还原困难
表现：防火墙、入侵检测和堡垒机的日志时标互相错位，无法拼接完整的攻击路径，不满足等保要求。
解决： 所有安全设备和日志审计平台统一步调，攻击链和运维操作轨迹可精确还原。
4、通信网管与传输设备时间不一致
表现：SDH设备光口告警时间与网管接收时间、SCADA通道异常时间互不匹配，跨专业定责推诿。
解决： 通信传输与IT设备同源授时，告警基于统一时间线，跨专业定位效率显著提升。
5、多机房灾备切换缺乏统一时间线
表现：主机房与异地灾备中心使用不同时间源，灾备演练时故障发生与接管时刻计算不准。
解决： 多机房统一溯源至北斗，或通过专用链路层级同步，灾备切换拥有统一时基。
6、SCADA/EMS 前置机与数据库时间不一致
表现：部分服务器指域控，部分指防火墙，部分指公网，形成”蜘蛛网”层级，偏差隐患巨大。
解决： 重构主时钟-核心NTP-分区NTP-终端设备的规范架构，不依赖公网或本机时钟。
典型系统与机房对象
调度自动化域
数据中心域
通信机房域

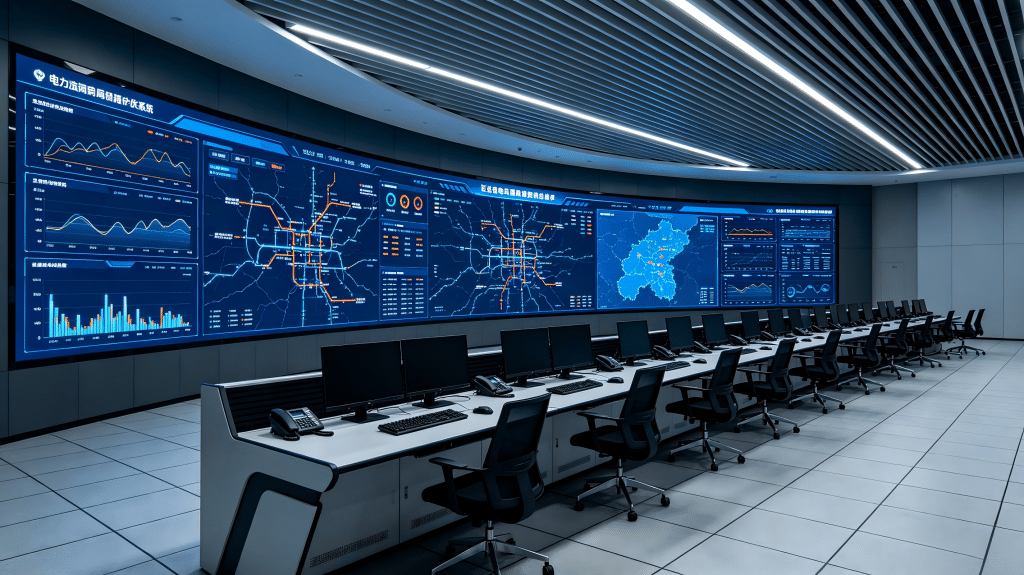

机房级运维状态面板
时间同步系统应当是运维仪表盘上的”常驻指标”——实时可见，异常即知。
调度自动化域
SCADA、EMS、前置机和实时库以同一时间基准排序告警。
数据中心域
服务器、数据库、虚拟化平台和安全设备按分区 NTP 层级接入。
通信机房域
SDH、PTN、OTN、BITS/SSU 关注秒脉冲、时间信息和频率参考。
安全与审计域
堡垒机、日志审计和态势感知需要与生产大区保持可关联时标。
主备时间源
主备时钟、北斗锁定、本地守时和端口输出状态集中纳管。
灾备链路
主机房、同城备机房和异地灾备中心通过专线或独立源保持同一时间坐标。

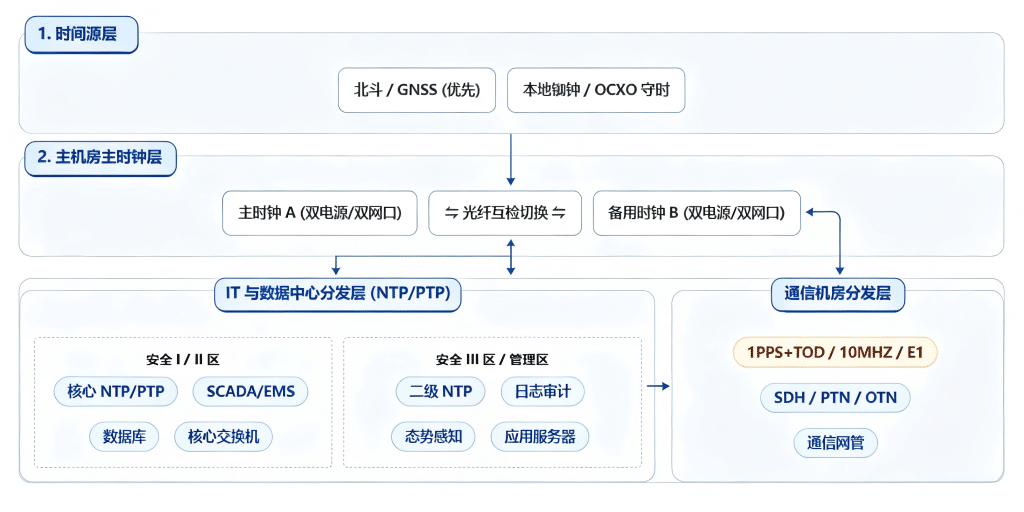

推荐总体架构
四层架构设计，覆盖IT基础设施、通信传输网及多安全分区
贯穿式监测与告警链路
SNMP/Syslog 上送机房监控：
- GNSS 天线状态
- 锁定卫星数量
- 当前时间源
- 主备角色切换
- 守时状态/超差
- NTP 服务状态
- PTP/频率输出状态
分区与层级授时设计
推荐授时方式与接口矩阵
方案价值
告警顺序真实清晰
SCADA、数据库、调度工作站时间统一，告警排序反映真实物理时序，避免误导调度决策。
故障定位效率提升
网络设备日志时标一致，通信网管与传输设备时间对齐，跨专业联合故障定位有了共同语言。
跨区数据分析可信
不同安全分区的服务器数据快照在时间上精确对应，综合报表和跨区业务分析具备坚实基础。
多机房灾备有据可依
灾备切换演练时，故障发生与接管时刻精确可算，异地数据同步的时间点精确可定义。
安全审计合规可用
防火墙、堡垒机和日志审计平台统一步调，攻击链可精确还原，满足等保2.0审计要求。
消除NTP层级隐患
统一规划层级架构，杜绝公网对时和本机时钟漂移，时间源从"野生状态"变为"受控体系"。

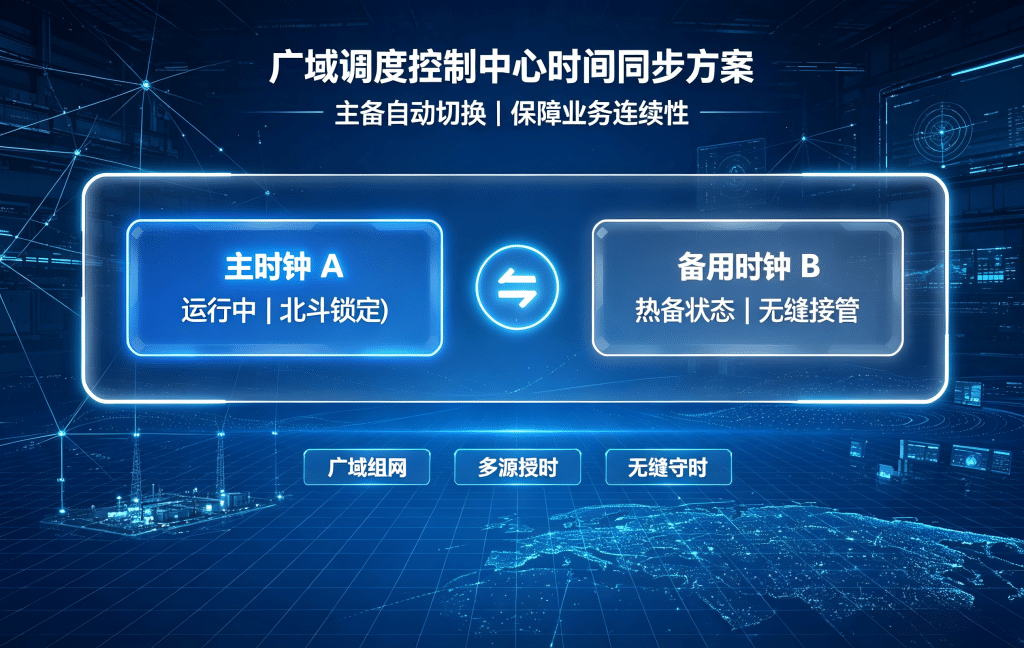

主备冗余、北斗优先与本地守时
数据中心和调度中心是7×24连续运行的基石，时间同步系统本身绝不能成为基础设施的单点风险。
1+1 主备双重化： 部署主时钟A和B，双电源、双天线冗余，多网口按安全分区独立服务。主备持续互检，故障自动无缝接管。
北斗自主可控： 以北斗为优先时间源，不依赖外部不可控因素。可配置全星座多模接收提升可用性。
本地守时保障： 卫星信号异常丢失时，内置铷钟或OCXO维持NTP/PTP和频率信号连续输出，确保期间数据库时标、通信网管日志不中断。
实施与交付流程
交付的不是一台设备，而是一套可测试、可验收、可运维的时间基础设施
主机房部署
确认主备时间源、天线、机柜、电源、网络和时频接口条件。
三域接入
分别接入调度自动化、数据中心和通信机房设备，统一层级策略。
输出校验
验证 NTP/PTP、1PPS+TOD、10MHz、E1 等输出能力和偏差。
灾备同步
验证主备机房、同城备机房和异地灾备中心的时间一致性。
告警纳管
将主备、守时、NTP 服务、频率输出和端口异常纳入运维平台。
常见问题
调度中心的NTP和PTP应该怎么选择?
NTP（ms级）适合SCADA/EMS后台、数据库服务器、网络设备和安全设备——这些系统对时间精度的要求在毫秒级即可满足。PTP（ns~μs级）适合需要高精度时间同步的场景，如数字化变电站的采样值传输、广域测量系统（WAMS）的PMU数据同步。在调度中心通常以NTP为主进行层级分发，在需要高精度的核心节点部署PTP Grandmaster。两者可在同一时间同步基础设施中共存。
调度中心的多安全分区之间如何进行时间同步?
电力调度中心通常分为安全I区（实时控制）、II区（非实时监控）、III区（管理信息）。各分区之间存在物理隔离（正反向隔离装置）。时间同步一般采用”源头统一+分区中继”方式：在主时钟层统一获取北斗/GNSS时间基准后，各安全分区内部署独立的二级NTP时间服务器，通过隔离装置从主时钟获取时间。这样既满足安全分区隔离要求，又保障全中心时间基准的一致性。
通信机房的10MHz和E1频率同步与NTP时间同步是什么关系?
10MHz和E1提供的是频率同步（让设备”走时一样快”），而NTP和1PPS+TOD提供的是时间同步（让设备”知道现在是几点”）。在通信传输中，SDH/PTN/OTN设备通过10MHz或E1实现网络时钟的频率锁定，防止数据滑帧和误码；而NTP或1PPS+TOD则为通信设备的网管系统和告警日志提供绝对时间戳。两者互补，共同保障通信网络的可靠运行。
调度中心如何验证时间同步系统是否正常运行?
通过时间同步在线监测平台持续采集主备时钟的GNSS状态、锁定卫星数量、守时状态、NTP/PTP服务状态、端口输出状态和电源状态，设定异常告警阈值（如NTP偏差>10ms告警、GNSS失锁>30min告警）。定期（如每季度）对关键节点进行时间精度抽测。多机房场景还需监测跨机房的时间偏差和灾备切换后的时间状态。
