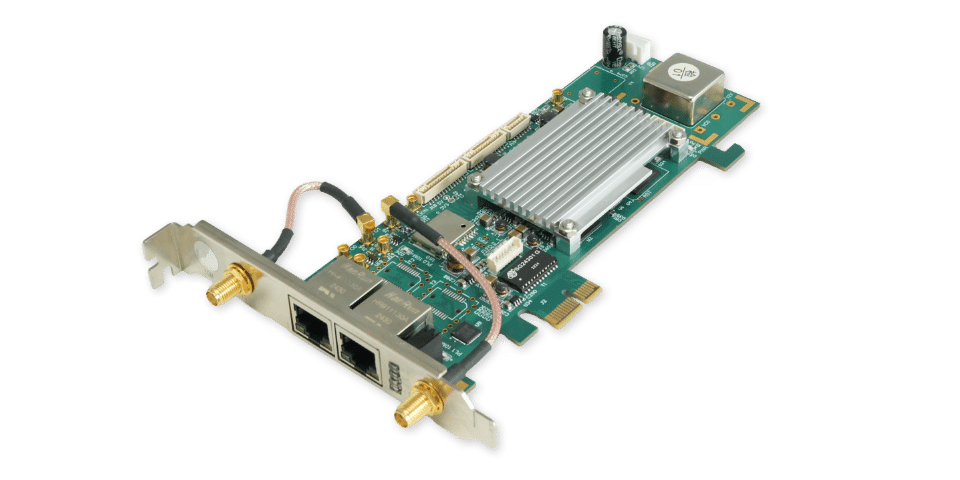

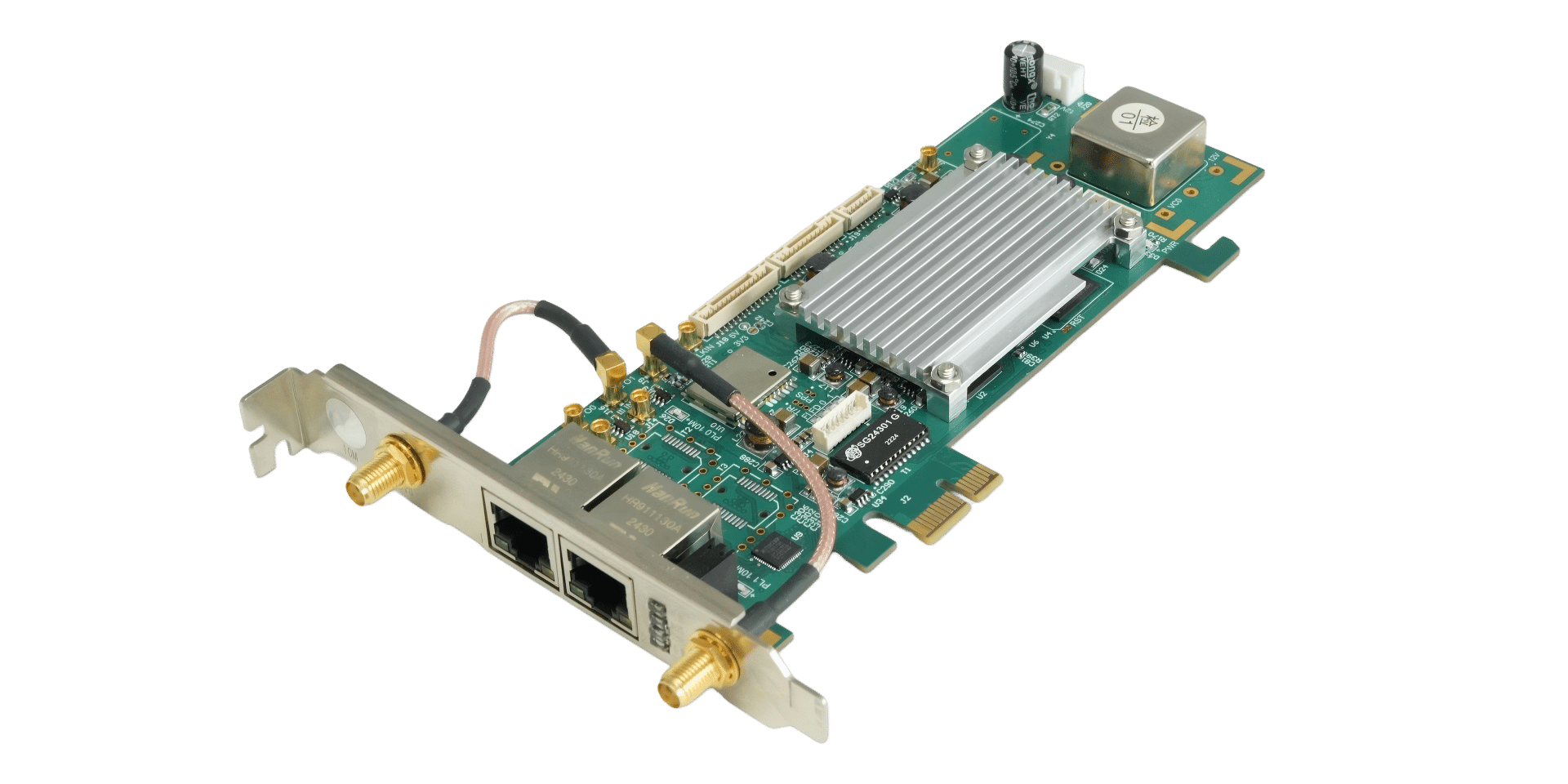

T220-C PCIe 授时卡

了解我们的PCI授时解决方案

T220-C PCIe 授时卡可直接插入标准PCIe插槽，为主机提供高精度时间、定时中断及多种授时接口能力，支持PTP主从时钟、NTP服务、SyncE、IRIG-B、PPS脉冲及频率输出等多种方式；产品支持卫星授时及B码、PPS+TOD、PTP等参考源接入，并具备自动切换机制以保障参考异常时的连续同步；板卡内置高稳恒温晶振，可随外部参考驯服，在信号丢失或网络异常时进入守时状态持续输出稳定时间基准；同时通过PCIe总线支持时间读取、本机对时及API调用，实现周期中断与定时闹钟功能。

适用于通信、轨道交通、工业自动化、航空航天、无线电监测及时频比对等场景

主要特性

支持国产化设计（可定制）
支持 1PPS+TOD 输入、输出（选件）
支持 GPS/BD 卫星授时
输出本地高精度 10MHz 信号（选件）
支持 NTP 授时支持 2 路 PTP，主 / 从可设置
支持本地恒温晶振驯服，具备守时功能
支持 NTP 授时
支持 IRIG-B 输入、输出（选件）
API 提供多路软件周期中断和定时闹钟中断
支持 Windows 或 Linux 系统，提供丰富软件接口，并支持网页配置

主要特性

产品特性	规格名称	指标参数
输入信号	卫星授时	GPS、BD 多模接收机；支持 L1、B1 频点；同步精度≤ 30ns(RMS)；连接方式 SMA。
	PTP	1 路；IEEE1588v2-2008；精度优于 100ns（背靠背）；传输模式 UDP、ETH；对时模式 E2E、P2P；连接方式 RJ45（可定制 SFP）；支持 SyncE 主从模式。
	IRIG-B（可选）	1 路（DC）；RS422；IEEE1344/GJB2991-2008；移相 ±1000ns；同步精度优于 100ns。
	1PPS+TOD（可选）	1 路；TTL（1PPS）/RS232（TOD）；格式 ZDA 语句、NMEA0183；同步精度优于 100ns。
输出信号	1PPS 脉冲	1 路；TTL；精度≤ 30ns（RMS 锁定）；脉宽 1~999ms 可设；移相 ±1000ns；SMA 50Ω。
	PTP	1 路；IEEE1588v2-2008；精度优于 100ns（背靠背）；UDP、ETH； E2E、P2P；RJ45（可定制 SFP）。
	NTP	2 路（与 PTP 接口共享）；V1/V2/V3/V4；支持 MD5 加密；精度≤ 10ms；性能≥ 10000 次 /s。
	IRIG-B（可选）	1 路（DC）；RS422；IEEE1344/GJB2991-2008；移相 ±1000ns。
	TOD（可选）	1 路；RS232；ZDA 语句，NMEA0183。
	10MHz（可选）	1 路；正弦波；幅度≥ 5dBm；SMA 50Ω。
软件功能	周期中断	4 通道独立设置；周期 100us~10000s；步进 1us。
	定时闹钟中断	4 通道独立设置；步进 1us。
	其他功能	PC 同步、API 读取板卡时间、网页在线升级。
	系统支持	1 路支持 Windows 64/32 bit、Linux、麒麟操作系统；提供驱动程序和 API 接口函数；可定制 VxWorks、Windows RTX 等操作系统驱动。
	总线接口	X1，兼容 X4/X8/X16；GEN2（5Gbps），兼容 GEN1（2.5Gbps），GEN3（Gbps）。

系统框图
