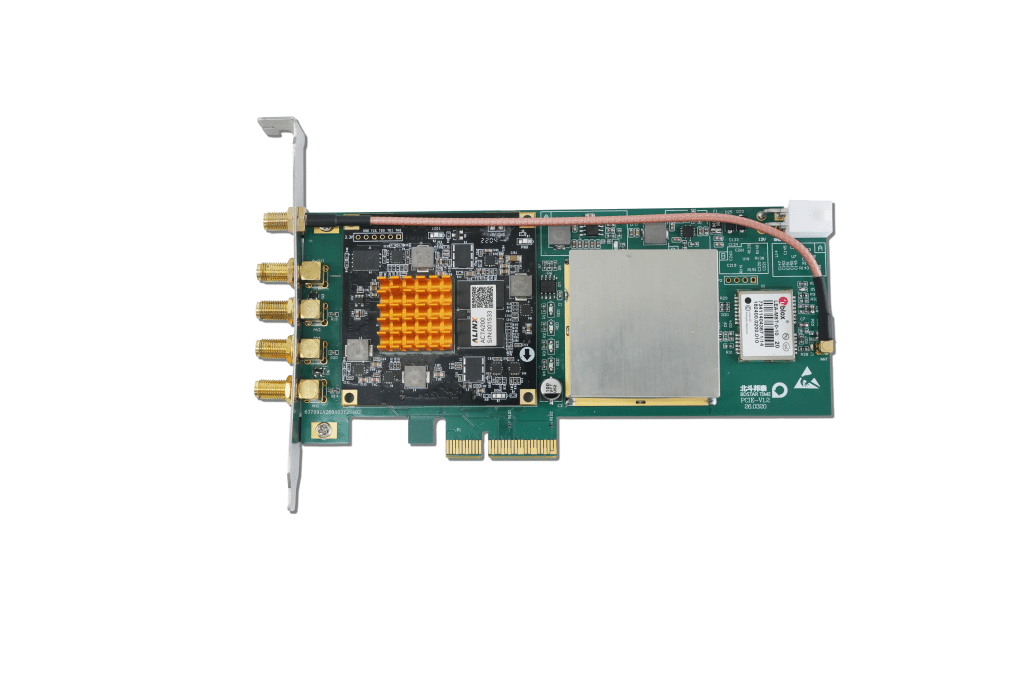

T221-C PCIe 授时卡

实现纳秒级服务器授时解决方案

T221-C PCIe授时卡面向现代服务器、工控及边缘计算平台，采用基于Time Appliances Project的开源架构，通过FPGA实现硬件可调时钟、PPS与TOD同步、时间戳及频率测量等功能，为主机提供独立高精度时间基准。板卡内置u-blox LEA-M8T多星座GNSS接收机与高稳驯服时钟，可将卫星时间稳定输出为1PPS与10MHz信号，并在GNSS失锁时保持守时连续性。通过Linux驱动可提供PHC与PPS设备接口，结合ptp4l、phc2sys及chrony等软件构建PTP主时钟、从时钟及边界时钟体系。前面板提供GNSS天线及多路SMA时频接口。

适用于数据中心、通信、电力、金融交易、广播、科研测量及工业控制等时间敏感型应用。

主要特性

支持GPS、北斗接收机
支持 IEEE 1588（PTP）等时间分发协议
20纳秒同步精度适用于现代时间敏感型网络需求
支持外部IRIG、TOD、1PPS输入
使用标准 PCIe 插槽方便集成
支持外部时间戳与信号生成
FPGA 架构提供灵活性和扩展性

主要特性

产品特性	规格名称	指标参数
输入信号	卫星授时	GPS、BD 多模接收机；支持 L1、B1 频点；同步精度≤ 30ns(RMS)；连接方式 SMA。
	PTP	1 路；IEEE1588v2-2008；精度优于 100ns（背靠背）；传输模式 UDP、ETH；对时模式 E2E、P2P；连接方式 RJ45（可定制 SFP）；支持 SyncE 主从模式。
	IRIG-B（可选）	1 路（DC）；RS422；IEEE1344/GJB2991-2008；移相 ±1000ns；同步精度优于 100ns。
	1PPS+TOD（可选）	1 路；TTL（1PPS）/RS232（TOD）；格式 ZDA 语句、NMEA0183；同步精度优于 100ns。
输出信号	1PPS 脉冲	1 路；TTL；精度≤ 30ns（RMS 锁定）；脉宽 1~999ms 可设；移相 ±1000ns；SMA 50Ω。
	PTP	1 路；IEEE1588v2-2008；精度优于 100ns（背靠背）；UDP、ETH； E2E、P2P；RJ45（可定制 SFP）。
	NTP	2 路（与 PTP 接口共享）；V1/V2/V3/V4；支持 MD5 加密；精度≤ 10ms；性能≥ 10000 次 /s。
	IRIG-B（可选）	1 路（DC）；RS422；IEEE1344/GJB2991-2008；移相 ±1000ns。
	TOD（可选）	1 路；RS232；ZDA 语句，NMEA0183。
	10MHz（可选）	1 路；正弦波；幅度≥ 5dBm；SMA 50Ω。
软件功能	周期中断	4 通道独立设置；周期 100us~10000s；步进 1us。
	定时闹钟中断	4 通道独立设置；步进 1us。
	其他功能	PC 同步、API 读取板卡时间、网页在线升级。
	系统支持	1 路支持 Windows 64/32 bit、Linux、麒麟操作系统；提供驱动程序和 API 接口函数；可定制 VxWorks、Windows RTX 等操作系统驱动。
	总线接口	X1，兼容 X4/X8/X16；GEN2（5Gbps），兼容 GEN1（2.5Gbps），GEN3（Gbps）。

系统框图
